在中望CAD2019具備的諸多實用性功能中，注釋性比例就是一個能夠大幅度提高出圖效率和質量的功能。該功能主要應用于文字和標注，使其大小匹配后期的打印或者瀏覽的需求，從而讓出圖達到事半功倍的效果。

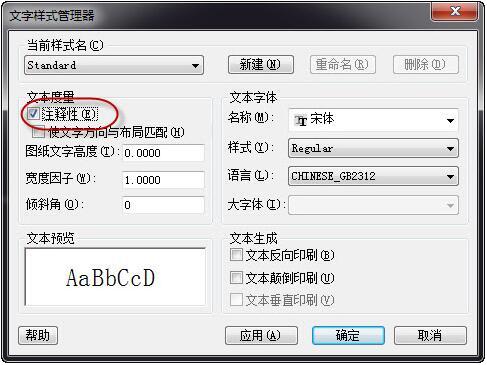

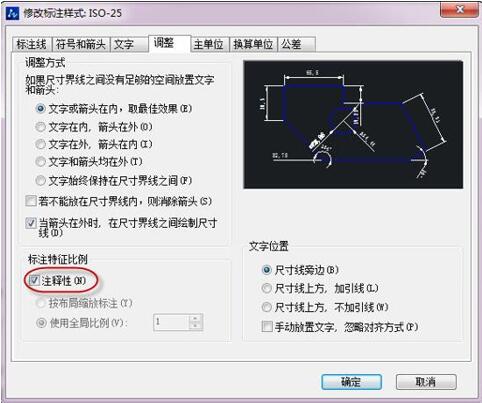

注釋性是文字和標注對象的一個重要屬性，設計師可在文字樣式和標注樣式的設置選型中勾選“注釋性”一項，這樣后續在繪制文字和標注時就有了該項特性。
一般情況下，企業對最終的出圖效果都有著一定的標準和規定，比如線型、線寬、字體等等，以保證統一和規范。而注釋性就是對文字及標注箭頭的大小起到規范作用，比如出圖要求標注字高為3毫米，那么打印出來紙面上文字高度就應該為3毫米。

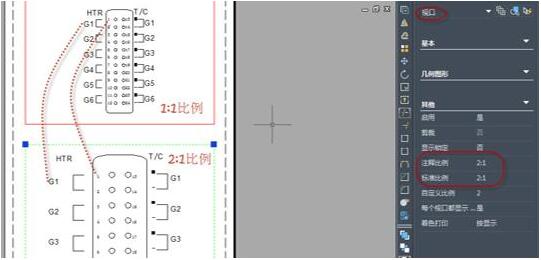

設計師在繪圖時，由于圖面和圖框需要匹配，圖面和圖框會有一個縮放的過程，那么文字高度會根據這個縮放比例進行設定，例如圖紙打印比例1:10，而出圖字高要求3，那么設計師就需要進行換算，將文字設定里的字高調整為30才能滿足出圖要求。而通過中望CAD2019的注釋性比例功能，這一換算過程就變得簡單很多，文字會隨著出圖比例的變換而自動縮放，保證最終出圖字高滿足要求。與此同時，文字注釋性比例還可自動匹配布局視口的比例，從而保證打印出圖時，文字的最終大小就是文字樣式里設置的文字高度。另一方面，中望CAD2019的注釋性比例功能還能讓標注的箭頭也自動匹配比例的大小。

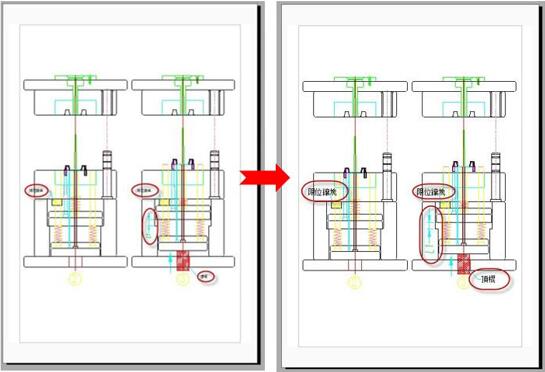

注釋性比例功能在實際的審圖工作中起著重要作用。通常情況下，設計師審圖時并不是按照原圖紙大小進行打印，而是先縮小比例再打印以節省紙張。由于圖紙上全部對象都被縮小，有時會導致文字過小無法辨析的情況。此時可利用中望CAD的注釋性功能將圖紙文字和標注統一進行放大，打印的圖紙線條部分是縮小的，而文字是放大顯示的，非常清晰，從而便于查閱。
小結：注釋性比例功能對于CAD打印出圖起到了很好的文字大小調整作用，可以精確控制字體高度符合設計規定要求，簡單易用。有興趣的設計師可以下載中望CAD2019體驗一下。
中望CAD2019免費下載體驗：http://www.lehaoapp.com/product/cad_overview.html
