在建筑設計中，繪制建筑軸網是常見的工作內容，也是設計師的基本功。部分設計師習慣于先畫墻體，通常他們需要先繪制單線，利用單線生成墻體，再對生成的墻體生成軸網。而更多的設計師則習慣于先繪制軸網。

那么，對習慣于先繪制軸網的設計師來說，有沒有更便捷智能的方法實現快速繪制軸網呢？今天，我們就來重點介紹中望CAD建筑版2019的智能軸網功能，幫助大家提高軸網的繪制效率。中望CAD建筑版2019的軸網繪制功能支持設計師繪制直線軸網和弧線軸網。

1、直線軸網繪制

設計師使用該功能繪制直線軸網時，只需先選擇好開間或進深，在鍵入的區域手動輸入軸線之間的距離，此時右側窗口會顯示縮略效果圖。

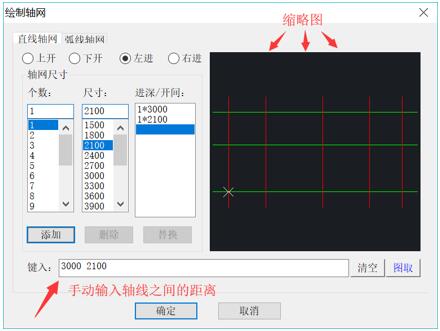

圖/手動輸入軸線數據設置和縮略圖顯示

除了手動輸入軸線數據之外，設計師也可根據實際需求直接調用軸網尺寸中已有開間和進深的數據。需要強調的是，建筑設計中常用的模數是300的倍數。如果是多個相同的數值，可先后點擊數值的個數和對應數值，如有3個4500，設計師可在個數中選“3”，然后選擇尺寸中的“4500”進行添加。開間和進深尺寸確認后，設計師就可以將軸網插入到圖紙中的指定位置。

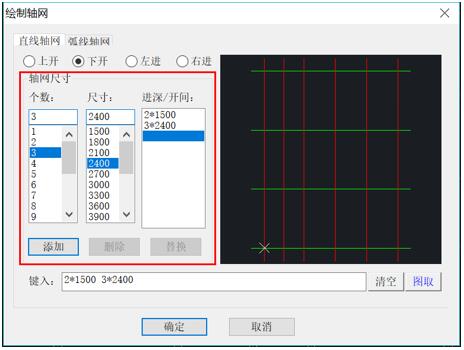

圖/相同數值設置

實際的設計工作中，設計師拿到的一些圖紙，標注信息是全部炸開的，無法手動鍵入或直接調用軸網尺寸中軸網數據。針對這一情況，中望CAD建筑版2019的軸網繪制功能還支持對圖紙進行“圖取”，吸取其軸網數據，從而方便設計師快速繪制直線軸網。

圖/“圖取”吸取軸網數據

2、弧線軸網繪制

繪制弧線軸網時，設計師需要輸入起始角度和起始半徑、順逆時針、是否繪制起邊和終邊，然后在開間中點選或手動鍵入開間角度，輸入進深尺寸。開間角度和進深尺寸的操作方式與直線軸網相同。需要注意一點，弧線軸網開間的角度總和不能大于360度。

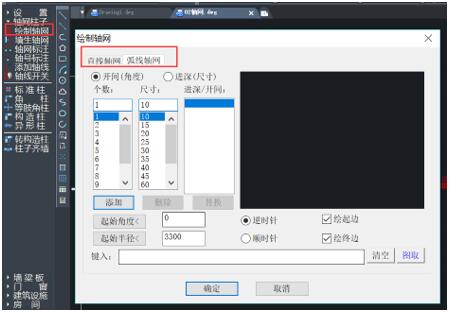

圖/弧線軸網設置

除此之外，中望CAD建筑版2019的軸網繪制功能也支持軸線的實線和虛線轉換。在初始狀態下，軸線是以實線的形式來顯示的，設計師可通過右鍵菜單下的“軸改線型”將實線改成虛線，非常方便。

設計師完成軸線繪制之后，通過“軸網生墻”可快速生產墻體。如果軸網生成的部分墻體是不需要的，則可以在軸線隔離或關閉之后對墻體進行刪減，此外，通過圖層隔離或軸線關閉的方法可以隱藏軸線。

圖/軸網生墻

可以說，對于習慣先繪制軸網的設計師來講，中望CAD建筑版2019的軸網功能是一個不錯的工具，不僅操作簡單易懂，許多快捷鍵也都是直接鍵入命令首字母即可調用，幫助提升繪圖效率，大家有興趣的話不妨下載試用。
