在CAD繪圖過程中，有時候需要提取文字輪廓線以便于對文字做變形處理，或者利用文字輪廓線制作三維文字模型。那么究竟如何提取文字輪廓線呢？
其實就是借助分解文字工具對文字進行分解，CAD需要安裝擴展工具EXPRESS TOOL，然后具體操作如下：
a. 任意選擇一種文字樣式及字體，輸入文字，例如CAD

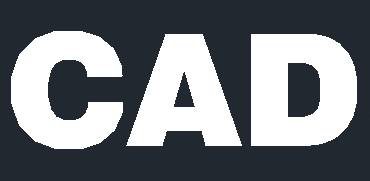

b. 在命令行輸入“TXTEXP”命令或者在菜單欄選擇：工具——文字——文字輪廓線，接著選擇剛剛輸入的文字，效果如圖
c. 當輪廓線自動連接成為封閉整體時，點選中間的填充并將填充刪除可得到純粹的輪廓線，效果如圖
d. 倘若需要將圖形拉伸為三維模型，那么需要對嵌套輪廓線的文字進行處理：先使用面域命令REGION將輪廓線轉換成面域，接著用布爾運算中的差集命令SUBSTRACT將嵌套的輪廓從外輪廓中剪除，對其著色后效果如圖

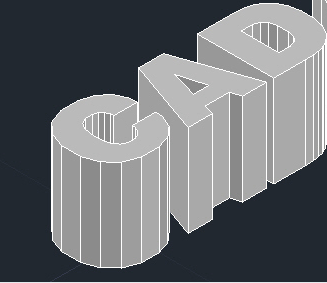

e. 在命令行輸入拉伸命名EXTRUDE——選中所有輪廓線——輸入拉伸高度——回車，即可實現三維文字效果，如圖
