CAD怎么選擇性的擦掉一段線


在CAD的日常使用中，可能需要擦除一段線段的一部分，那么CAD怎么選擇性的擦掉一段線呢？下面教大家一種方法。

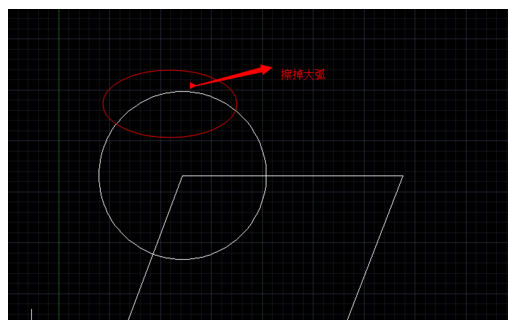

步驟一：以下圖為例，要在一個多邊形的一角畫上一個弧，需要擦掉圓的外弧。因為這個圓是一個整體，用刪除工具時總是會把整個圓選定，就會把整個圓刪掉。


步驟二：要選擇性的刪掉一部分弧就可以用“修改”工具，在cad經典界面的右側工具欄里。

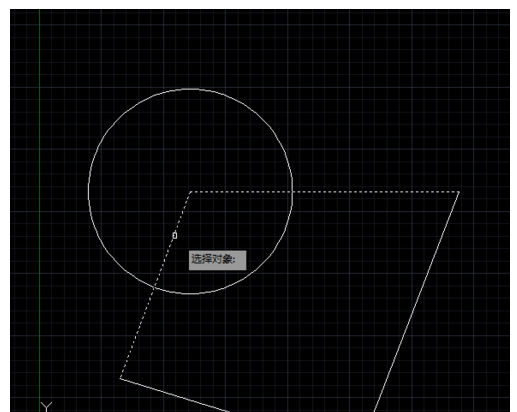

步驟三：點擊“修改”后光標變成小方塊，這時候要選擇與所擦弧有交點的兩條線。

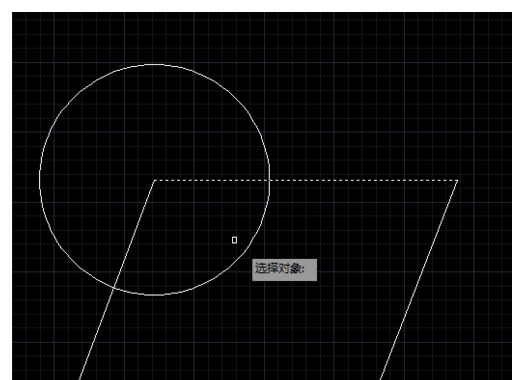

步驟四：如圖是多邊形與圓相交的兩條邊，也就是說選中這兩條邊后，所要擦得弧已經被限定了，就在這兩條線之間。


步驟五：選中兩條先后，按回車確認，說明要選的限定線已經選完。

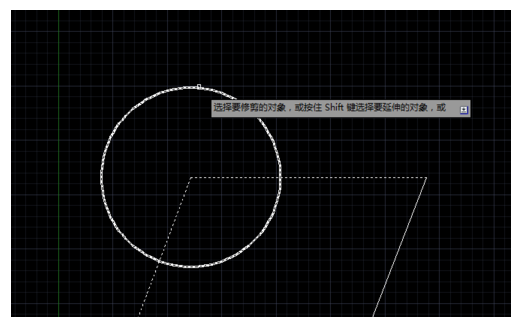

步驟六：然后將方塊狀的光標放在要擦掉的大弧上，點擊左鍵即可。

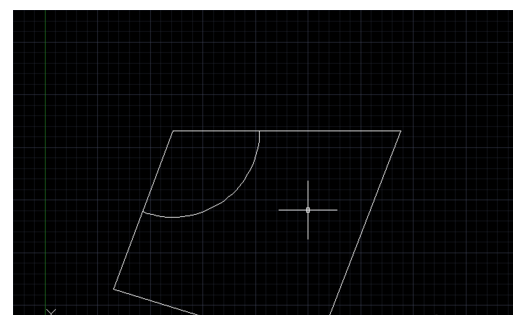

步驟七：最后點擊回車，操作完成。
