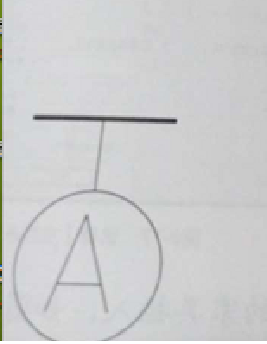

1.調用【L】、【C】命令繪制基準符號。
2.在命令行中輸入【B】命令，此時系統會自動彈出【塊定義】對話框。在【名稱】框中輸入【基準】字符，點擊【拾取點】，以捕捉水平直線的中點；點擊【選擇對象】，拾取整個圖形對象。
3.在【插入】選項卡中，點擊【塊定義】面板中的【屬性定義】按鈕，系統彈出【屬性定義】對話框。在【標記】中輸入字母A；在【提示】中輸入：請輸入字母；【默認】中輸入字母A，并設置【字高】為3,。
4.點擊【確定】按鈕，在合適的位置插入字母，如下圖所示。
5.在命令行中輸入W【寫塊】命令，系統彈出【寫塊】對話框，點擊【拾取點】按鈕捕捉水平直線的中點，單擊【選擇對象】按鈕捕捉整個圖形并保存至合適位置。
6.點擊【確定】按鈕之后，系統彈出【編輯屬性】對話框，再次點擊【確定】按鈕關閉對話框，完成創建塊的操作。
7.點擊【確定】按鈕，外部屬性塊創建完成。
