CAD軟件是非常利于節省設計的時間的，除了體現在它可以承擔后期的渲染，在建三維時可以拉伸等方面的便利之外，還有就是利用CAD，大家可以利用別人已經繪制成功的圖塊，直接拿過來用。
那么別人的圖塊，自己要用到的往往只是其中的一部分而已，所以拿過來就分解，拿過去用了。但是要用到的是其中的幾個的時候，如何把分解了的圖形合成一體，拿過去再用呢？

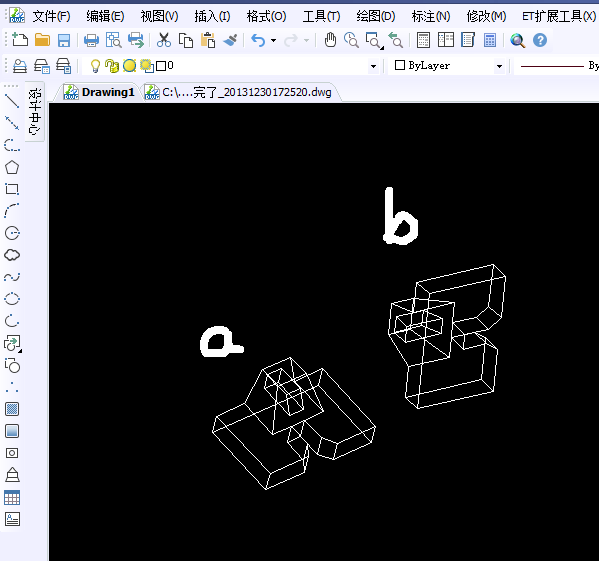

這時候用“創建塊”功能可以快速實現這個需求。如下圖，我們需要把已經分解了的ab兩個圖像結合成一塊。

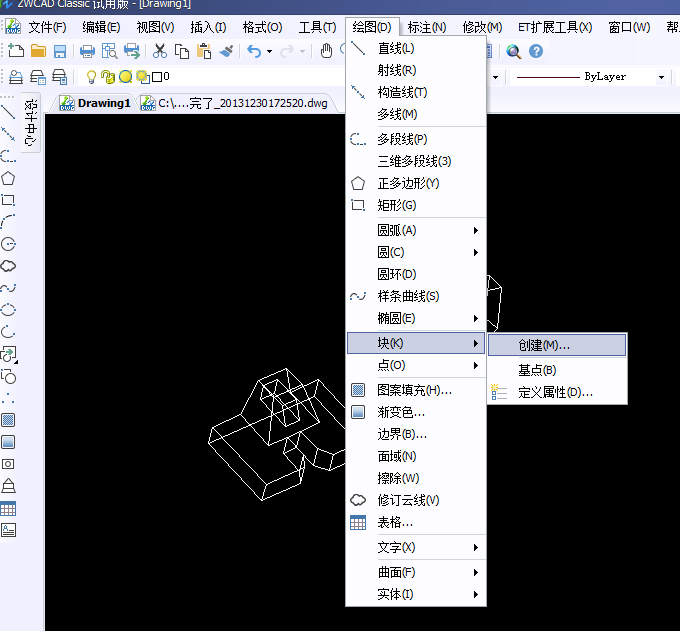

選擇菜單“繪圖”-“塊”-”創建塊“

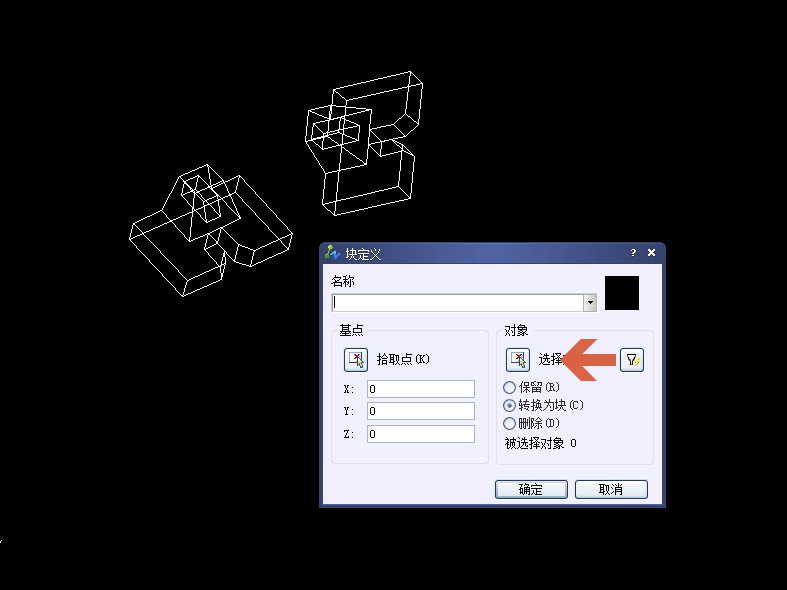

然后輸入名字選擇所需要的對象即可。
要將合成分解了的圖形組成一體。也可以利用組命令，創建創建組命令：“group”，把需要的圖形選擇成一個組。
