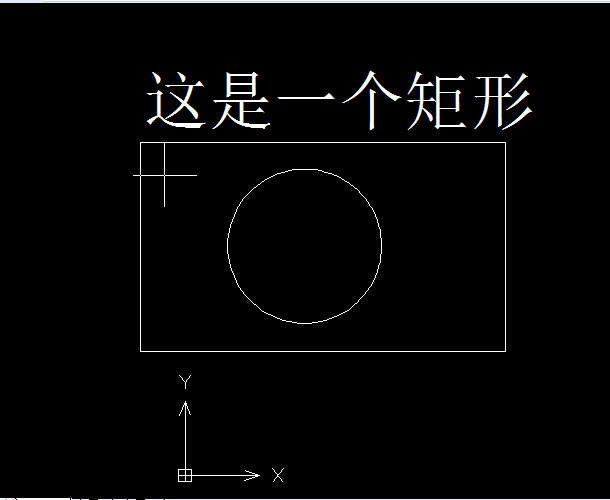

CAD使用中，有時需要將文字圖形一起整合為塊，方便在圖形繪制的其他時候快速插入。而其中的文字一般是標注或者注釋。例如下圖中的這是一個矩形的文字和矩形圖案。那么我們應該怎樣做才可以讓文字和圖像整合為一個塊呢？

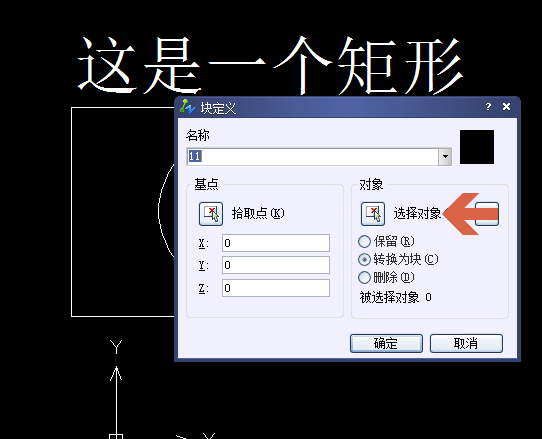

其實很簡單的一個操作就可以。我們先選中所需要整合為塊的圖形，然后輸入命令符“B”（塊命令），然后選擇對象，起個名字就OK了。

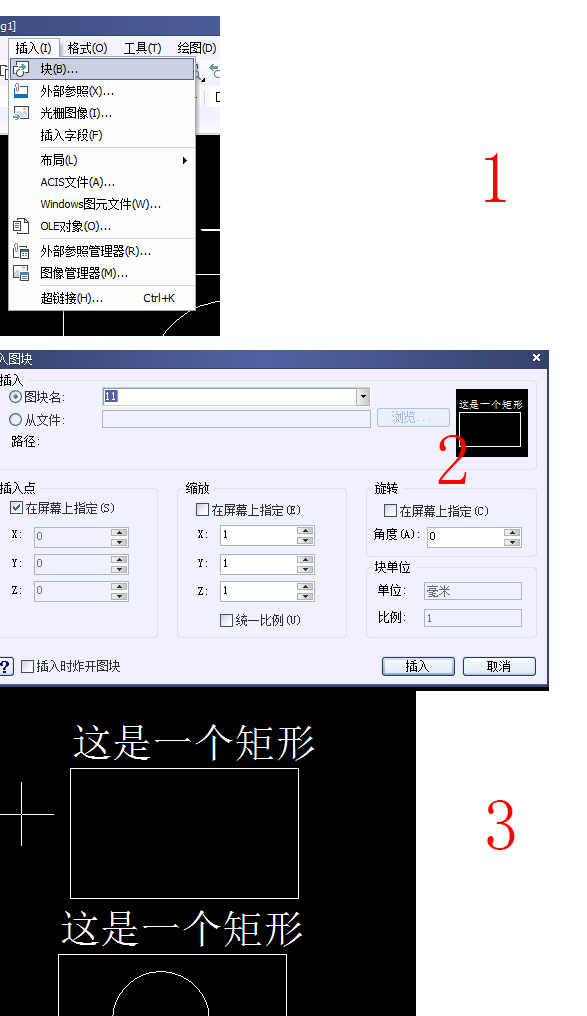

那么這樣整合為塊真的可以文字圖案為一體嗎？我們來驗證一下，我們選擇“插入”菜單里的“塊”，選擇確定。然后選擇剛才我們給塊起的名字“11”，移動插入點。我們可以清晰的看到，在原來圖形的上面已經插入了一個矩形和文字的圖案。所以說，這樣是可以將文字圖形整合為一個塊的。
