CAD直線延伸命令是一個很實用的命令。如果一些線段沒有閉合，那么圖形就不能視為一個閉合圖形，無法建立一個面域，這樣的畫，貼圖或者建立為塊就不能完成。但是，繪圖中，線段那么多，怎么確保兩條線段閉合呢？這時，延伸命令就很有用了。
我們用兩條相隔遠一點的直線做例子。
我們可以輸入命令符“ex”，或者點擊CAD右邊面板的延伸命令。

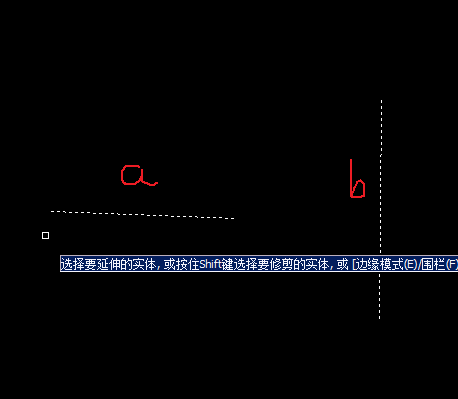

選擇兩條要閉合的直線回車。如果不選擇兩條，系統就無法知道你要閉合到哪里，無法完成命令。回車后選擇線段A，點擊A。

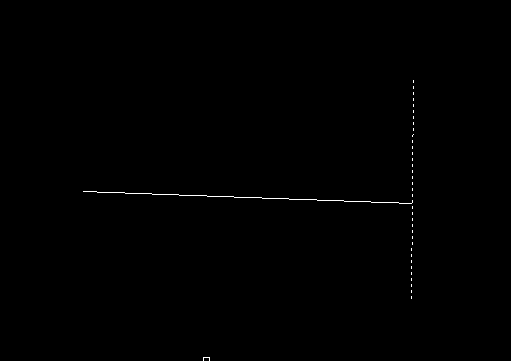

這樣，線段就自動地閉合到線段B了。
