CAD陣列是非常常用的一個命令，其中，陣列方法有兩種，一種是矩形陣列，有點像excel表格一樣，橫是多少行，豎是多少列，最終整體外觀呈現矩形形狀。另一種是環形陣列，像那個繩子轉圖形一樣，最終圖形整體外觀呈現圓形形狀。

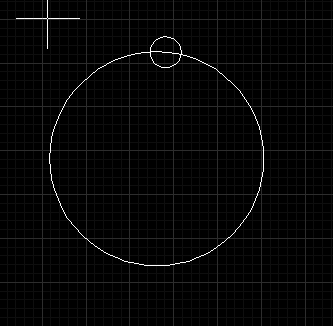

CAD默認的一般是矩形陣列，如果需要準換成環形陣列，只需按照下面設置即可。比如，我們要下面的的小圓圍繞著大圓做環形陣列。
首先我們輸入命令符“array”，進入陣列設置面板。

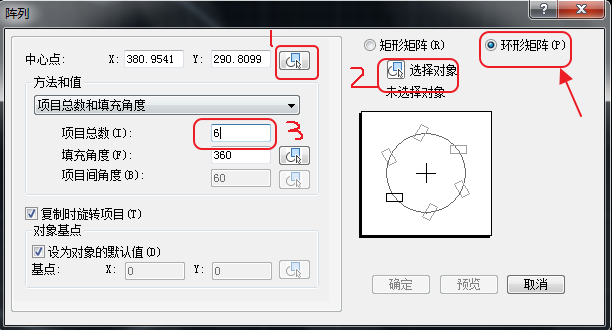

我們先選擇“環形陣列”。
然后在1區域拾取要環繞的中心點。2區域選擇對象， 注意這個對象是要環繞的對象，就像圖形中的小圓。3區域選擇環繞密度，也就是環繞中心點的要重復多少個圖形。

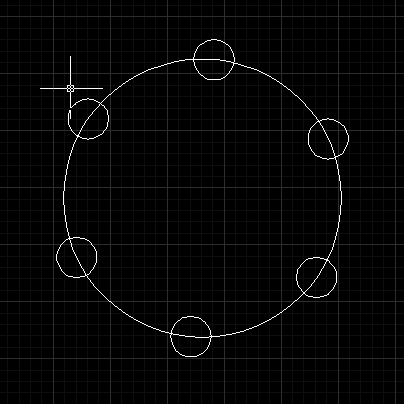

就這樣我們就可以看到，大圓的圓弧上已經被六個小圓環繞了。
