CAD作圖的時候經常用到塊，但是用著用著就已經忘記自己使用了哪些塊了，也不知道總共用了多少塊，今天自己也遇到了類似的問題，查了一下，有的版本有設計中心可以直接看，但是有些又沒有，小編自己的也是沒有的，所以經過試驗后，可以有下面的方法查看所有的塊。

  第一種是查看圖形之中所有塊的數量。我們可以直接“ctrl+A”全選圖形，然后在屬性欄中就可以看到，全部下面顯示有幾個圖形，下拉菜單中直接可以看到有幾個圖塊。如果沒有屬性欄，中望CAD是“ctrl+1”彈出。

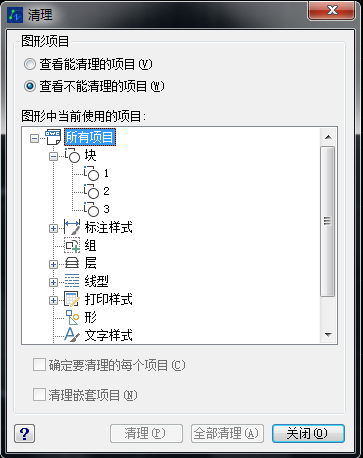

  第二種方法是輸入清理命令符“pu”進入清理面板，不僅可以切換查看有幾個圖塊，還可以看到那些可以清理。

CAD查看所有的塊數量、形狀

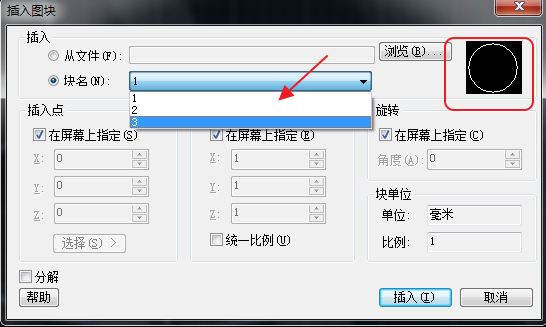

  第三種是最實用的。我們可以使用CAD的插入命令“I（insert）”。這時，面板會提示從文件還是塊名。我們可以點擊塊名，下拉菜單不僅有名字，右邊還有預覽區域，可以直接看到塊的形狀。所以這個命令對于我們來說是最實用的了。

CAD查看所有的塊數量、形狀
