問題描述

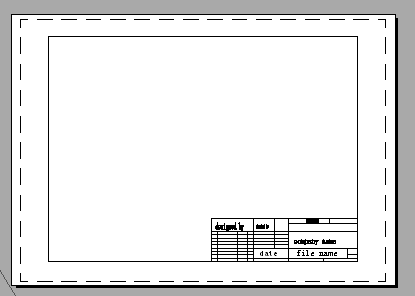

1、打印圖紙，預覽圖形時四周有白邊。

2、【打印比例】設置為1:1預覽圖形時顯示不全。

3、勾選【布滿圖紙】復選框，比例不正確。


錯誤的布局設計


正確的布局設置

問題原因

所選圖紙可打印區域與圖框尺寸不相符。

解決方法

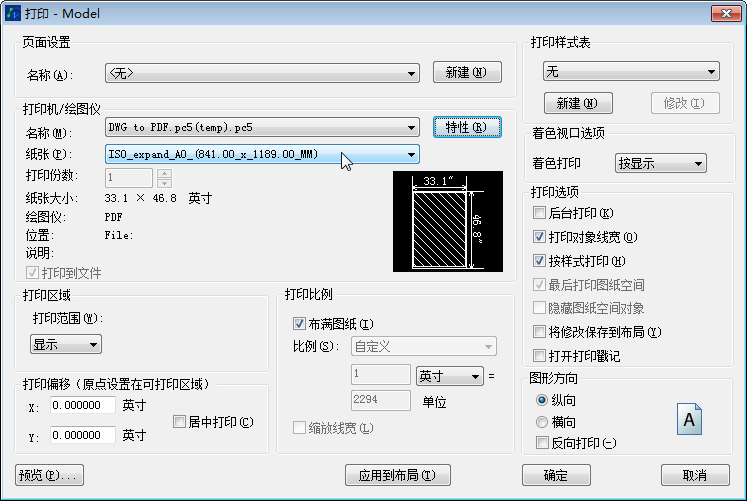

1、使用【Ctrl】+【P】組合鍵，打開【打印】對話框。

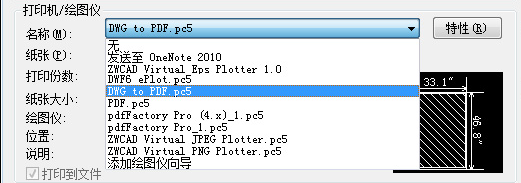

2、在【打印機/繪圖儀】組合框內選擇打印機或繪圖儀名稱。


3、單擊【特性】，打開【繪圖儀配置編輯器】對話框。

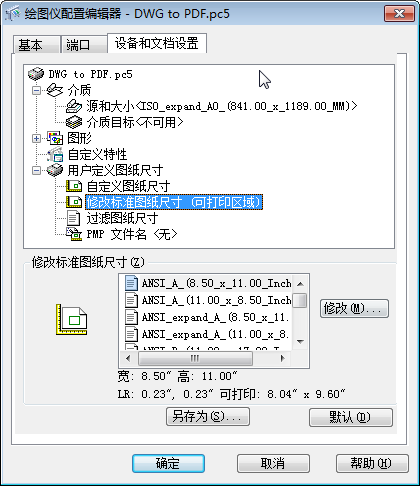

4、單擊【修改標準圖紙尺寸（可打印區域）】。


5、在【修改標準圖紙尺寸】組合框中選擇需要修改的圖紙。

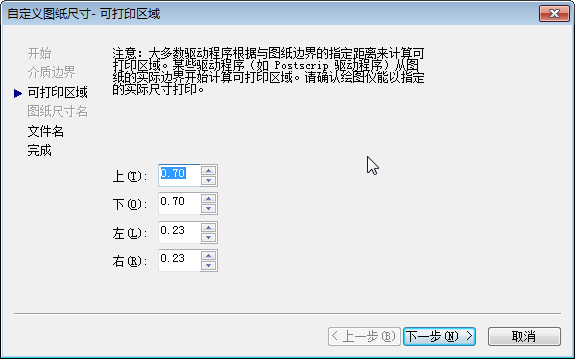

6、單擊【修改】，打開【自定義圖紙尺寸-可打印區域】對話框。

7、調整【上】、【下】、【左】、【右】為【1】，單擊【下一步】。

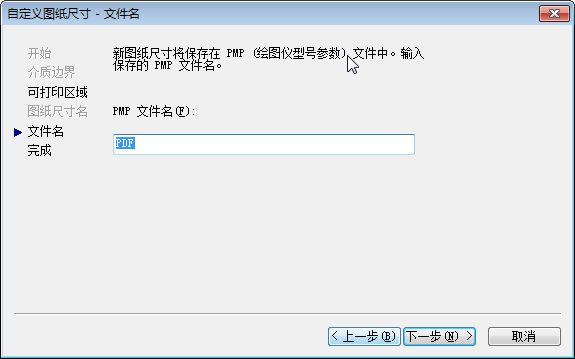

8、輸入【PMP文件名】，單擊【下一步】。

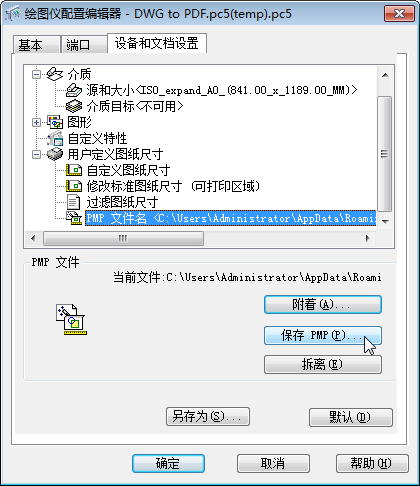

9、單擊【完成】關閉【自定義圖紙尺寸】對話框。

10、單擊【確定】關閉【繪圖儀配置編輯器】對話框。

11、自動彈出【修改打印機設置配置文件】對話框，單擊【確定】關閉對話框。

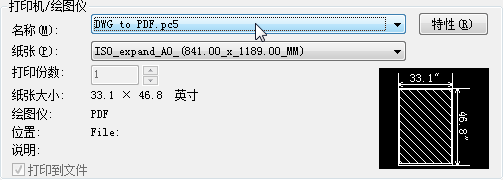

12、在【紙張】組合框內選擇修改過的圖紙。


13、重新設置打印參數，單擊【預覽】預覽圖形。


注意

1、PMP文件是打印模型參數文件，用于存儲每個打印設備的校準結果。中望CAD會自動將生成的PMP文件附著到用于執行校準測試的繪圖儀配置PC5文件中，從而校準打印機并添加、刪除、修訂、或過濾自定義圖紙尺寸。此文件可附加到任何為校準繪圖儀而創建的PC5文件中。


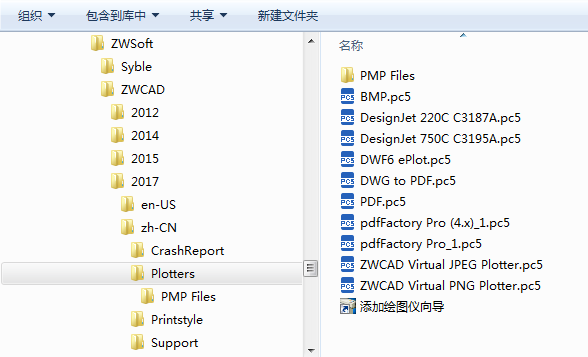

2、PC5文件是用于存儲有關介質和打印設備的信息文件，打印配置文件PC5可以在辦公室或工程組中共享。可以為相同繪圖儀創建多個具有不同選項的PC5文件。創建PC5文件后，該文件將顯示在【打印】對話框的繪圖儀配置名稱列表中。
