CAD怎樣編輯標注文字位置
在繪制圖紙中，我們常用到文字字體標注來對圖形對象形狀和位置的定量化說明，CCFSHZ.SHX字體是CAD常用標注字體，為了更加方便、快捷的標注圖紙中的各個方向和形式的尺寸，中望CAD提供了線性標注、角度標注等多種標注類型。有時在創建尺寸標注后，如果未能達到預期效果，還可以對尺寸標注進行編輯。為達到繪制圖紙的最好的效果，我們最常用到的就是編輯標注文字位置。
啟動【標注文字編輯】命令有如下兩種常用方法
命令行：輸入DIMTEDIT。
工具欄：單擊【標注】工具欄中的【編輯標注文字】按鈕。
通過以上任意一種方法執行該命令，然后選擇需要修改的尺寸對象，此時命令行提示如下。
為標注文字指定新位置或[左對齊（L）/右對齊（R）/居中（C）/默認（H）/角度（A）]：
其各選項含義如下。

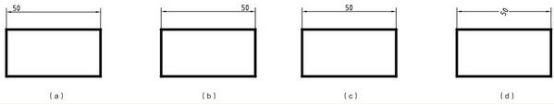

左對齊：將標注文字放置于尺寸線的左邊，如圖1（a）所示。
右對齊：將標注文字放置于尺寸線的右邊，如圖1（b）所示。
居中：將標注文字放置于尺寸線的中心，如圖1（c）所示。
默認：恢復系統默認的尺寸標注位置。
角度：用于修改標注文字的旋轉角度，與“DIMEDIT”命令的旋轉選項效果相同，如下圖1（d）所示。
圖1
