CAD如何在CAL運算中使用對象捕捉
在CAL運算式中可以使用對象捕捉（如END和CEN等）來表示一個點。例如，表達式的形式可以是“（END+CEN）/2”。CAL命令在處理此類運算式時，將提示用戶選擇用于捕捉的圖元，用戶選取對象后，中望CAD進行捕捉并返回捕捉點的坐標值。顯然，采用這種方式來指定一個點，比直接使用點坐標要方便許多。
【舉例】在CAL運算式中使用對象捕捉
命令:_circle 指定圓的圓心或[三點（3P）/兩點（2P）/切點、半徑（T）]：’cal //使用CAL計算器
表達式：（cen+mid）/2 //輸入計算表達式

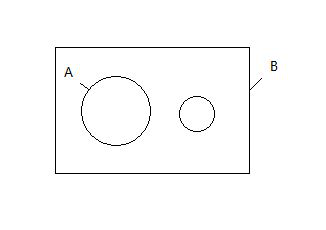

選擇圖元用于CEN捕捉： //選擇圓A，如圖1
選擇圖元用于MID捕捉： //選擇直線B
（161.289.99.0636.0.0）
指定圓的半徑或[直徑（D）]<8.8497>:6 //輸入圓半徑
