CAD直紋網格怎么使用

直紋網格命令用于在兩條直線或曲線之間創建一個表示直紋曲面的多邊形網格。

直紋網格命令啟動方法如下：

菜單欄：【繪圖】>【曲面】>【直紋曲面】

命令名：RULESURF

啟動命令后，命令行顯示：

命令: _rulesurf

選擇定義直紋面第一端點的對象:      （指定第一條曲線）

選擇定義另一端點的對象:             （指定第二條曲線）


在命令中選擇的曲線可以是直線、圓、圓弧、樣條曲線、多段線等對象。如果選擇的一條曲線是封閉的，另一條曲線也必須是封閉的或是一個點；反之，選擇的兩條曲線也必須是非封閉的。

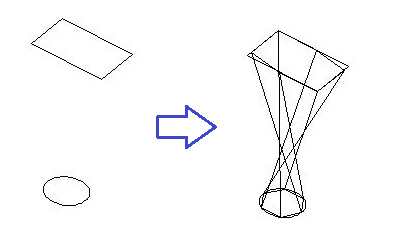

（1）若選擇的曲線是封閉的，當曲線為圓時，直紋曲面將從零度象限點開始繪制；當曲面為多段線時，直紋曲面將從最后一個端點開始繪制，如圖1

CAD直紋網格怎么使用

圖1

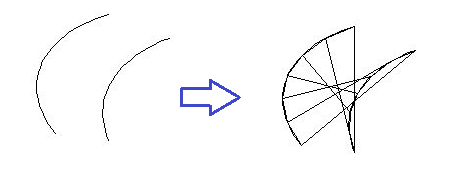

（2）若選擇的曲線是未封閉的，直紋曲面將從離拾取點最近的曲線端點開始繪制。選擇的拾取點不同，選擇的拾取點位置不同，得到的曲面也不同的，如圖2。A,B兩點分別是為兩曲線的拾取點。

CAD直紋網格怎么使用

圖2
