CAD怎么拉長圖形對象
在命令行中輸入LEN并按Enter鍵，啟動拉長命令。
按照命令行提示，在命令行中輸入“DY”并按Enter鍵，選擇動態拉長也即鼠標拖曳。

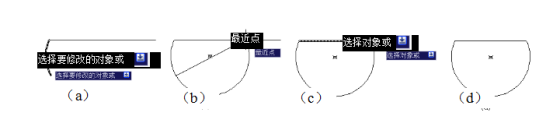

按照命令行提示，選擇圓弧作為拉長對象，如圖1（a）所示。
按照命令行提示，選擇如圖1（b）所示交點為圓弧新端點，完成對圓弧的拉長操作。
命令行出現提示“選擇要修改的對象或 [放棄(U)]:”，繼續選擇如圖1（c）所示直線段作為源對象，選擇新端點同前，完成對直線段的拉長操作。最終效果如圖1（d）所示。
圖1
命令行的操作如下。
命令: len
LENGTHEN
選擇對象或 [增量(DE)/百分數(P)/全部(T)/動態(DY)]: DY（選擇動態拉長也即鼠標拖曳）
選擇要修改的對象或 [放棄(U)]: （拖曳圓弧到指定位置）
指定新端點:
選擇要修改的對象或 [放棄(U)]: （拖曳直線段到指定位置）
指定新端點:
