CAD拱形門怎么畫

在CAD繪圖中，我們常用弧線多段線來畫門，那么拱形門怎么畫呢？

1.先點擊菜單欄上的【格式】>【多線樣式】，就會彈出【多線樣式】對話框

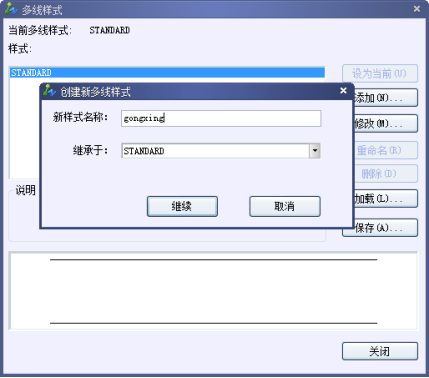

點擊【添加】，彈出【創建新多線樣式】對話框后按“繼續”按鈕。

CAD拱形門怎么畫

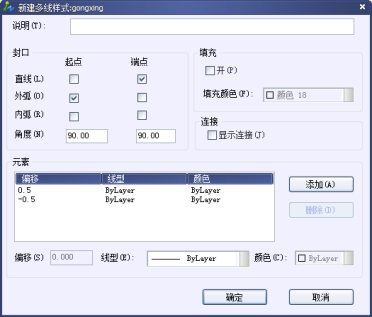

2.在彈出【新建多樣式】對話框里面勾選“外弧起點”和“直線端點”兩個對話框，按確定。

CAD拱形門怎么畫

3.在菜單欄里面選擇【繪圖】>【多線】命令，啟動多線命令來繪制拱形

4.在命令行輸入S，按Enter鍵，輸入多線比例500，按Enter鍵

5.指定下一點，輸入650，表示拱高650，按Enter鍵。就可完成拱形的繪制了

CAD拱形門怎么畫

命令行操作提示如下。

命令: MLINE

當前設置: 對正 = 上，比例 = 20.00，樣式 = GONGXING

指定起點或 [對正(J)/比例(S)/樣式(ST)]:s             （選擇比例樣式，按Enter鍵）

輸入多線比例 <20.00→:  500                           （輸入拱形寬度，按Enter鍵）

指定下一點:  650       （拱形高度，包括上部半個圓的高度，其直徑為500，按Enter鍵）

指定下一點或 [放棄(U)]:                                 （按Enter鍵結束繪圖操作）

以上就是本篇文章的全部?jī)?nèi)容了，大家學會了嗎，趕快下載中望CAD試試吧。
