CAD怎么測量圖形面積命令
CAD圖紙有很多都是帶尺寸的，比如說面積之類的，測量的話就要用到CAD命令了。測量圖形面積命令步驟如下：
1.點擊菜單欄上的【工具】選項，用鼠標指著“查詢Q”，激活查詢命令。點擊“面積”。

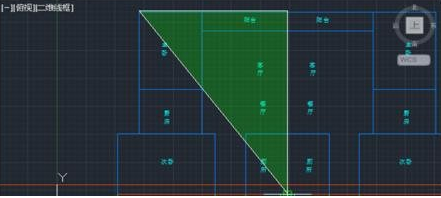

2.使用鼠標拾取需要查詢的圍成面積的各個關鍵點。

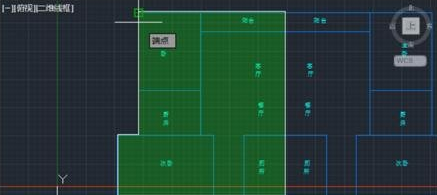

3.拾取各個點，圍成一個 封閉圖形
4.點擊“回車鍵”，這時候就直接彈出面積信息，這里的面積一般是以mm為單位的，所以要轉化成自己習慣的平方米，小數點向左移動6位即可看出面積。
