CAD可以很好的繪制出各種的柱形的展開圖，方面又快捷，清晰又高效。我們來看看怎么繪制吧。

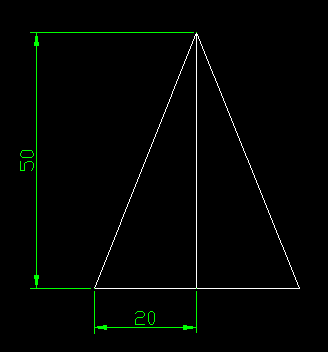

我們先定好是多大的圓錐形，如下圖所示，我們有一個圓錐，高為50，底部圓形半徑為20。

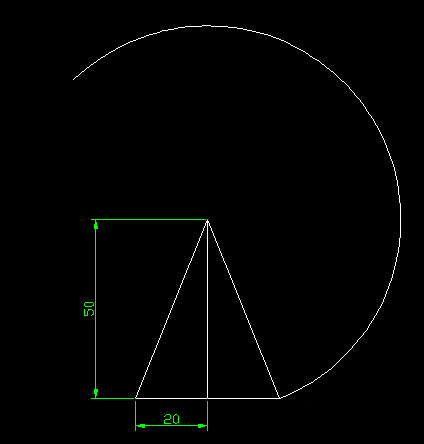

然后我們用圓弧的命令，畫出一個半徑為上圖斜邊的弧形，圓心為上圖頂點的大圓弧。


然后我們需要計算一下我們圓錐底部的圓的周長， 周長=2πr=2*3.14*20=125.6


我們就可以得出結果啦，一個邊長為125.6的圓弧。


我們接下來在【菜單欄】中選擇【繪圖】--【點】--【定距等分】


我們選擇這條圓弧，然后我們輸入線段長度為125.6

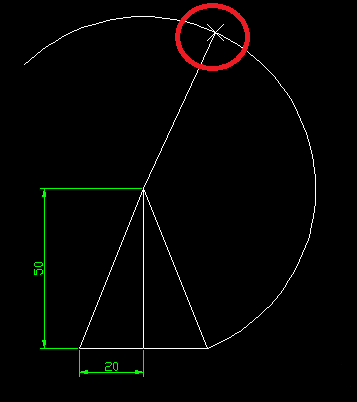

此時，我們打開【點樣式】的話，我們就可以看到一個點出現在圓弧上。然后從三角頂點連接到這個點。我們可以看到下圖內的紅色圓圈里。

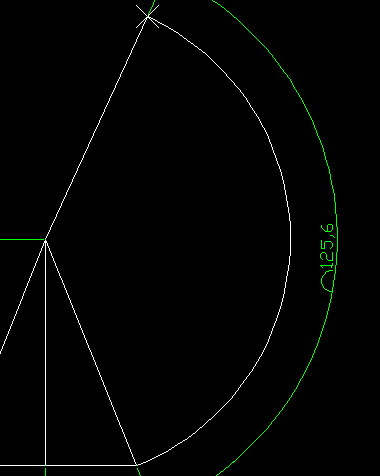

我們需要修剪一下這條圓弧的多余的線段，我們?cè)谶@里可以看到，到標注的點就是我們所需要的125.6長度。

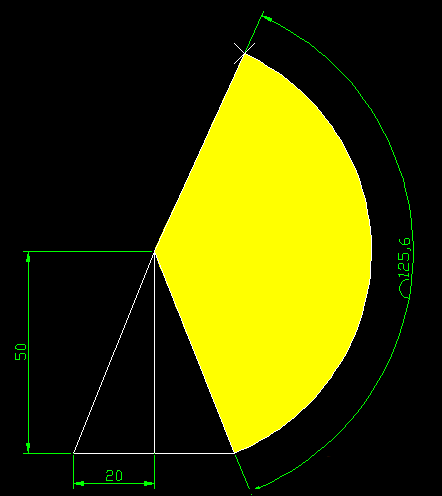

下圖的黃色區域就是我們圓錐的展開圖了。

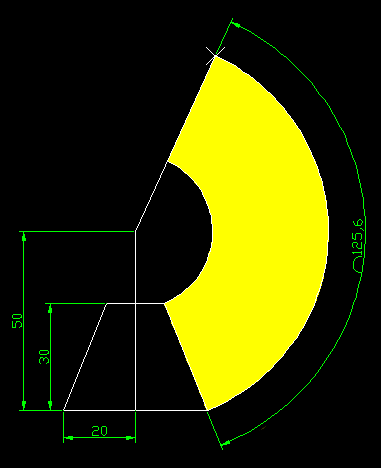

如果是圓臺圖形的話，其實也是很簡單，參考下圖，假設圓臺的高度為30，我們只需要在旁邊多畫一個圓弧，黃色扇形區域就是我們圓臺的展開圖了。



以上就是我們?yōu)榇蠹姨峁┑姆椒ɡ病?/p>
