眾所周知的UG中的是三維圖，CAD一般使用都是二維圖，如果我們想要把UG中的三維圖導出到CAD的二維中，我們應該如何操作呢？
接下來我們來看看如何操作吧。
1.首先，我們在UG中將【建模】環境轉換到【制圖】環境。
2.新建一張圖紙頁

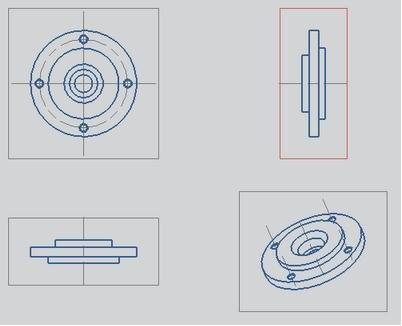

3.我們將基本的視圖添加到圖紙頁面上，參考下圖。
4.我們再將圖紙文件導出為CGM的格式文件，參考下圖。
5.我們再次新建一個模型的文件，參考下圖。
6.我們再導入CGM的文件，打開。
7.導出文件為DXF或者DWG格式文件。
8. 這樣我們完成了導出工作，到這里，我們3D轉換到2D的工作就結束了，這個辦法可以比較好的完成這樣的轉換。
