我們在使用CAD的時候，通常會使用到很多不同種類的線型，每種線型又有著不同的意義，當我們需要添加一些線型的時候該如何進行操作呢？


我們就先以添加中心線為例

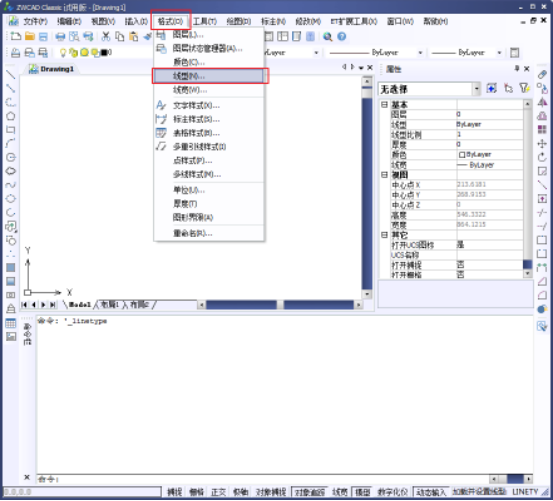

1.單擊我們的菜單欄中的【格式】--【線型】，或是在命令行中輸入【LT】命令，都可以啟動我們的線型管理器。

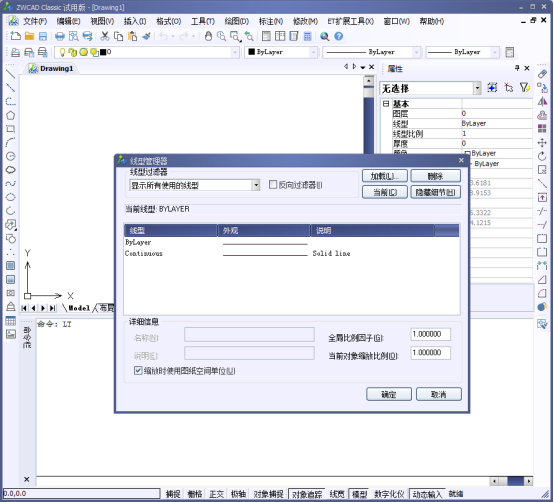

2.在彈出的【線型管理器】中，點擊【加載】按鈕。

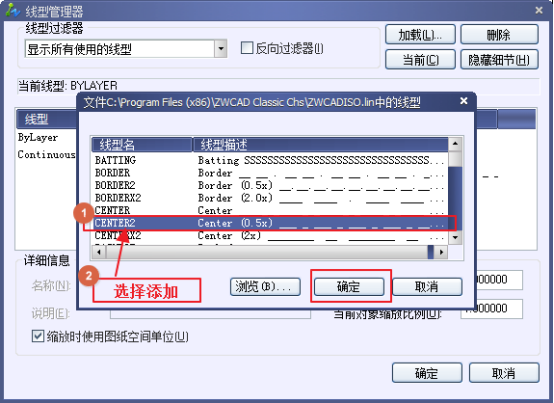

3.在彈出的【加載或重載線型】對話框的【可用線型列表】中，選擇【CENTER2】線型，點擊確定。




注：如果在上圖對話框中沒有顯示線型列表，請單擊左上角的“文件”按鈕，在打開的對話框中，選擇一種線型文件（線型文件的擴展名為lin）.

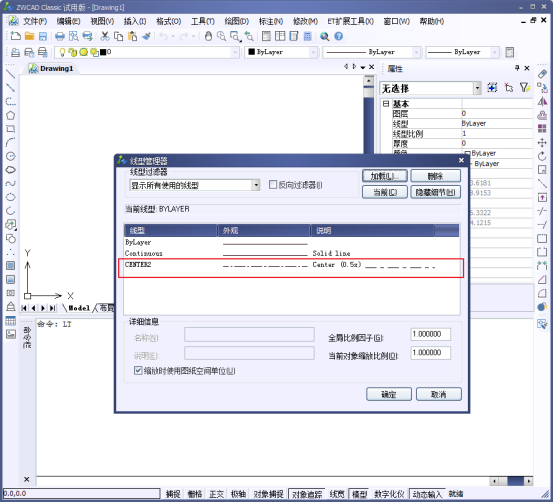

此時在線型管理器內，即可看到加載好的中心線，此時點擊確定即可。

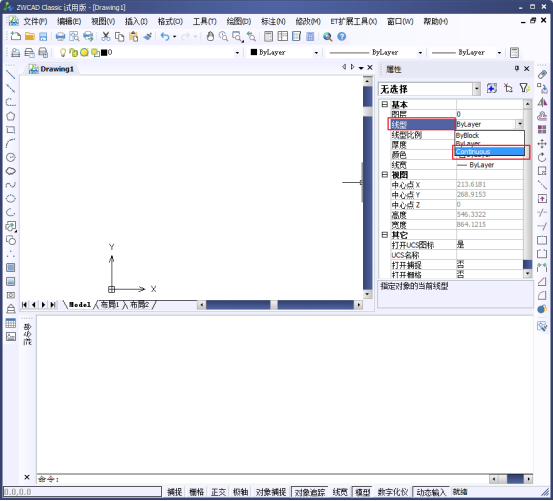

另外，此時在“特性”面板的“線型”下拉列表里，也將看到加載好的線型：




以上，為我們中望CAD軟件的操作過程，僅供參考。
