我們在拿到一些別人給我們的設計圖紙的時候，有一些圖紙是會帶著坐標關系的，有些就沒有。如果這時候我們想要看這個圖紙放在測量放線，設定其定位的時候，怎么操作呢？
我們這次來講講AL的命令自動轉換法
1.我們先打開需要轉換的圖紙，我們隨意打開一張圖紙為例子，我們可以看到下圖的圖紙間的一點點的坐標是不同的，因為他們并沒有位置關系，導致下面的效果。
2.然后我們在圖紙上標出我們需要轉換的坐標，最好就是對角線，這樣比較方便，我們在這里選的是1-S交1軸（51014.990,61469.448），另外一個點是1-18交1-A軸（50893.566,61576.840），這兩個點。

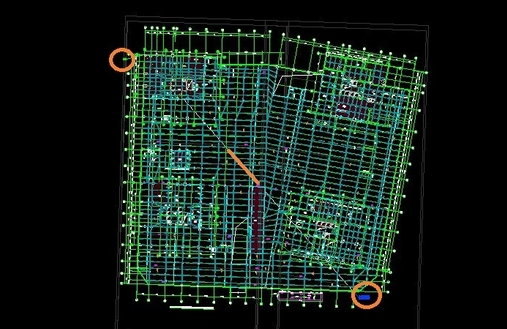

3. 我們在圖紙上畫出這兩個點，并且畫出兩個點相交的直線，并且標注我們的坐標，左側那根直線就是我畫的對角線，可能我們的圖紙太大，看不出來，重要的 是我們的操作步驟。

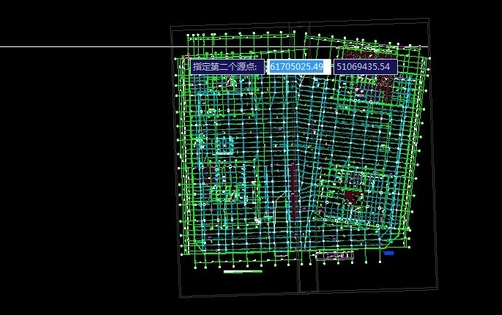

4.我們在命令行中輸入【AL】命令，然后選擇我們的對象，回車后，選擇第一個源點，何為源點，就是起點的意思，然后是第一個目標點，何為目標點，就是我們需要移動到的位置。 我們需要一一確定。

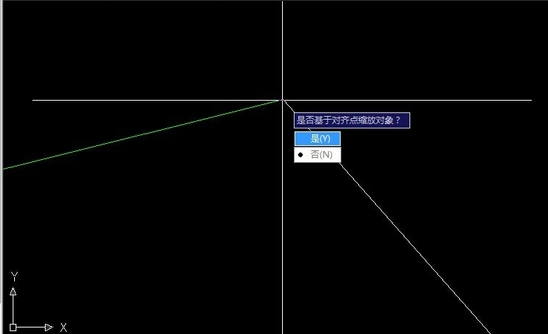

5.我們選擇第二個源點，然后是目標點，回車后，我們就會彈出對話框，點擊確定【是】，然后回車。
6.我們選擇【是】之后，確定即可，我們就可以發現之前的圖紙都偏移到我們制定的點上了。
7.最后我們就需要刪除我們繪制的輔助線，讓我們的圖紙更加簡潔，現在我們可以任意定坐標，找關系了，我們的轉換就完成了。
溫馨提示
切記，CAD的XY軸是正的，而我們建筑（比如定位放線）所用的為反的，意味著你輸入坐標的時候一定要先輸入Y值，再輸入X值。
CAD和建筑圖紙之間有一個1000倍關系的，輸入坐標的時候要擴大1000倍輸入。
推薦閱讀：CAD里點的四種輸入形式
