一、圓命令（C）

1. 在繪圖菜單下單擊圓命令

2. 直接在命令中輸入快捷鍵C

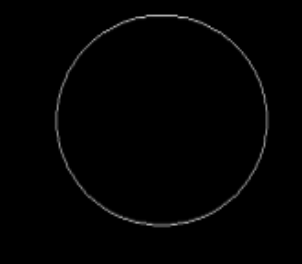

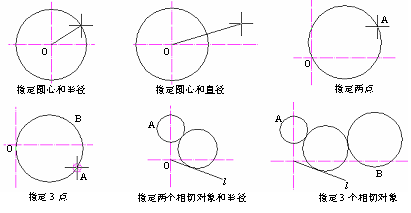

繪制圓的幾種形式


通過指定圓心和半徑或直徑繪制圓的步驟：在命令欄中輸入快捷鍵?為C，指定圓心，指定半徑或直徑


創建與兩個對象相切的圓的步驟：選擇CAD中“切點”對象捕捉模式


在命令欄中輸入快捷鍵?為C，點擊T，選擇與要繪制的圓相切的第一個對象，選擇與要繪制的圓相切的第二個對象，指定圓的半徑


三點（3P）通過單擊第一點、第二點、第三點確定一個圓。

相切、相切、相切（A）相切三個對象可以畫一個圓。


二點（2P）兩點確定一個圓


在“繪圖”菜單中提供了6種畫圓方法




二、圓弧命令（A）


2.在繪圖菜單下單擊圓弧命令

3.直接在命令中輸入快捷鍵A




繪制弧的幾種形式:繪圖菜單中提供了11種方式.


通過指定三點的繪制圓弧方法：確定弧的起點位置，確定第二點的位置，確定第三點的位置

通過指定起點，圓心，端點繪制圓弧方法

己知起點，中心點和端點，可以通過首先指定起點或中心點來繪制圓弧，中心點是指圓弧所在圓的圓心

通過指定起點，圓心，角度繪制圓弧方法，如果存在可以捕捉到的起點和圓心點，并且己知包含角度，使用“起點，圓心，角度”或“圓心，起點，角度”選項

如果己知兩個端點但不能捕捉到圓心，可以使用“使用，端點，角度”法

通過指定起點，圓心，長度繪制圓弧方法“，如果可以捕捉到的起點和中心點，并且己知弦長，可使用”起點，圓心，長度“或圓心，起點，長度”選項（弧的弦長決定包含角度）


三、橢圓命令（EL）


繪制方式:


2.在繪圖菜單下單擊橢圓命令

3.直接在命令中輸入快捷鍵EL


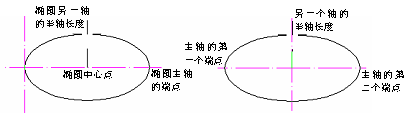

繪制橢圓兩種方法

1. 中心點：通過指定橢圓中心，一個軸的端點（主軸）以及另一個軸的半軸和度繪制橢圓。

2. 軸，端點：通過指定一個軸的兩個端點（主軸）和另一個軸的半軸的長度繪制橢圓。




四、橢圓弧命令

繪制方式:


2.在繪圖菜單下單擊橢圓弧命令

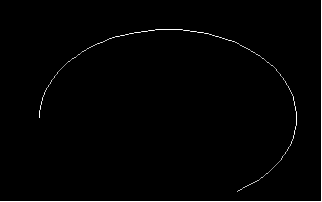

橢圓弧的繪制

橢圓弧繪制方法為按照命令欄提示繪制，順時針方向是圖形去除的部分，逆時針方向是圖形保留的部分
