CAD的動態輸入和命令行中輸入的對比





CAD高版本提供了動態輸入的功能，不同版本CAD動態輸入的形式還不太一樣，但基本作用差不多，無非是命令提示。



CAD的動態輸入和命令行中輸入的對比

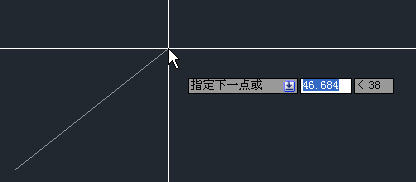

動態輸入部分替代了命令行的功能，可以輸入命令，顯示部分命令參數，并可以輸入?yún)?shù)和坐標。動態輸入可以讓我們將注意力集中到圖面上，繪圖時不必經常看命令行，可以提高繪圖的效率。

大家都知道在命令行如果輸入相對坐標的話，需要在坐標前加一個@符號。考慮實際繪圖中相對坐標使用頻率更高，動態輸入框中坐標輸入與命令行有所不同，如果是之前沒有定位任何一個點，輸入的坐標是絕對坐標，當定位下一個點時默認輸入的就是相對坐標，無需在坐標值前加@的符號。

如果想在動態輸入的輸入框中輸入絕對坐標的話，反而需要先輸入一個#號，例如輸入#20,30，就相當于在命令行直接輸入20,30，輸入#20<45就相當于在命令行輸入20<45。

需要注意的是，由于CAD現在可以通過鼠標確定方向后，直接輸入距離后回車就可以確定下一點坐標，如果你在輸入了#20后就回車了，這和輸入20就直接回車沒有任何區別，只是將點定位到沿光標方向距離上一點20的位置。
