繪制俯視圖


①首先利用line命令繪制對稱中心線(起點為主視圖對稱線端點，終點為某一適當長度然后繪制俯視圖外框)

命令:line

指定第一點: (自動捕捉J點)

指定下一點或[放棄(U)]:@24，0

指定下一點或[放棄(U)]:@0，32

指定下一點或[閉合(C)/放棄(U)]：(自動捕捉I點)


②繪制其它投影線

命令: point

S指定點：(自動捕捉J點)

命令:line

指定第一點:@8，0

指定下一點或?[放棄(U)]:@24，0

指定下一點或?[放棄(U)]: (自動捕捉K點)

命令: point

指定點：(自動捕捉L點)

命令:line

指定第一點:@-5，0

指定下一點或?[放棄(U)]:@0，一15

指定下一點或?[放棄(U)]: (自動捕捉M點)，如圖4-3(b)

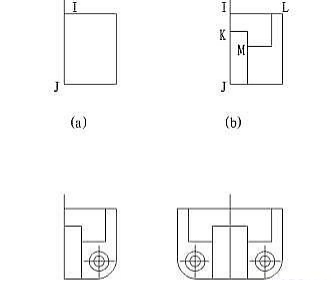

圖4-3俯視圖繪制


③繪制階梯孔投影及圓角。


首先利用Offset命令將對稱中心線往左偏移16，最將輪廓線向上偏移8，得出階梯孔的兩條中心線，然后：

命令：circle

指定圓的圓心或?[三點(3P)/兩點(2P)/相切、相切、半徑(T)]: (捕捉兩中心線的交點)

指定圓的半徑或?[直徑(D)]：2．5

用同樣的命令畫￠9的圓。


④繪制R9圓角。

 命令：fillet

選擇第一個對象或?[放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]:R

指定圓角半徑<0.0000>:9

命令:ENTER

選擇第一個對象或?[放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]: (選擇其中一條輪廓線)


最后，利用夾點的壓縮功能將階梯孔的兩中心線壓縮至適當長度，如圖4-3(c)


⑤Mirror命令鏡像復制俯視圖另一半投影，操作步驟同前。如圖4-3(d)


3.繪制左視圖


①首先利用line命令從主視圖右下角起繪制一水平直線9至N點，然后繪制左視圖外框。

 命令：line

指定第一點: (自動捕捉N點)

指定下一點或?[放棄(U)]：@32，o

指定下一點或?[放棄(U)]：@0,10

指定下一點或?[閉合(C)/放棄(U)]：@-17,0

指定下一點或?[閉合(C)/放棄(U)]：@0,22

指定下一點或?[閉合(C)/放棄(U)]：@-15,0


指定下一點或?[閉合(C)/放棄(U)]：(自動捕捉N點)，如圖4-4(a)

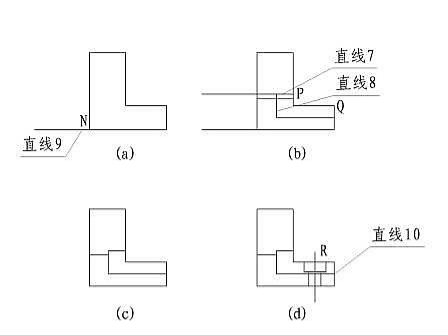

圖4-4左視圖繪制


②繪制中間投影線

 命令：offset

 指定偏移距離或?[通過(T)/刪除(E)/圖層(L)] <通過>:19

 選擇要偏移的對象，或?[退出(E)/放棄(U)] <退出>:（選擇最上輪廓線)

指定要偏移的那一側上的點，或?[退出(E)/多個(M)/放棄(U)] <退出>:(所選直線下方定一點)

命令：line

指定第一點: (自動捕捉主視圖上的O?點)

指定下一點或?[放棄(U)]：(自動捕捉P點)

指定一個點：(自動捕捉Q點)

命令：line

指定第一點:@0,-5

指定下一點或?[放棄(U)]：@-24,0

 指定下一點或?[放棄(U)]：(打開正交，光標上移至某位置)，如圖4-4(b)


③去掉多余線段，首先連接兩相互垂直直線7、直線8。

命令：fillet

選擇第一個對象或?[放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]:R

指定圓角半徑?<0.0000>:0

命令：ENTER

選擇第一個對象或?[放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]: (選擇直線7)

選第二根線：(選擇直線8)

然后，利用Trim命令剪切多余線段

命令：trim

選擇裁剪線…

選擇對象：(選擇直線8)

選擇對象：↙


選擇要修剪的對象，或按住?Shift?鍵選擇要延伸的對象，或[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]:(選擇需要剪切的部分)

最后擦去直線9

命令：erase

選擇對象：(選擇直線9)

選擇對象：ENTER?如圖4-4(c)


④繪制階梯孔的投影。

首先利用Offset命令將直線10向左偏移8，然后：

命令：copy

選擇對象：(選擇主視圖上階梯孔的投影)

選擇對象：↙

指定基點或?[位移(D)/模式(O)] <位移>: (自動捕捉主視圖上D點)


指定第二個點或<使用第一個點作為位移>：(自動捕捉R點)，如圖4-4(d)


4．修改三視圖的線型及顏色


①調用線型。

命令：(點擊下拉菜單“格式”→“線型”…)，彈出線型對話框，單擊加載按鈕，選擇所需線型，(虛線一Hidden、中心線一Center)，單擊OK，即可裝入線型。


②修改中心線的線型及顏色。

??? 首先修改其中一條中心線的線型及顏色

 命令：(下拉菜單“修改”→“特性”…)

彈出對話框，在圖中選擇任—中心線后，點取“線型”選項，選擇“中心線”線型，關閉對話框，所選擇的目標已被修改為點劃線。

然后利用格式刷修改其它中心線

命令：(下拉菜單“修改”→“特性匹配”…)

選擇源對象：(選擇已修改的中心線)

選擇目標對象或?[設置](依次選擇要修改的中心線)


③重復步驟②，將虛線改為Hidden線型，并修改為相應的顏色(如黃色)


5．利用夾點的拉伸或壓縮功能調整中心線的長度，使其超出輪廓線約5mm，完成全圖修改后的三視圖如圖4-5所示。

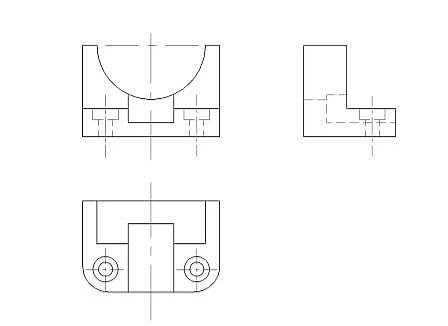

圖4-5完成的三視圖


6．保存所繪圖。
