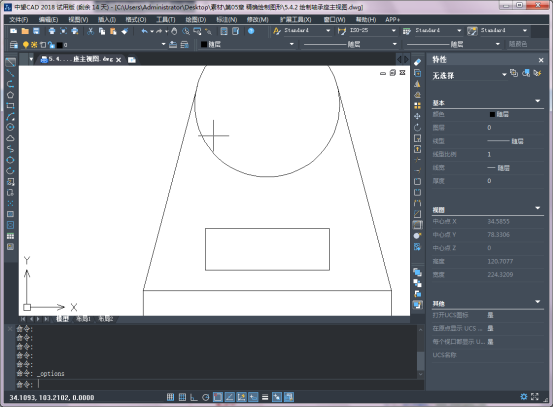

我們在用CAD軟件進行繪圖設計時，經常需要與其他軟件中的文件進行轉換，以滿足我們對圖形格式和類型的不同需要，小編認為這是交互使用的重要體現。試想一個情景：當你要向你的團隊成員展示你新設計的一個模型的設計細節，肯定會用到PPT來做演示，那PPT的內容當然是你的設計過程了。為了體現專業，你應該不會去選擇用屏幕截圖來截下你的繪圖步驟，而是將CAD圖形轉化成PPT文件，前提是你知道怎么操作。下面的內容會向大家展示如何將CAD圖形轉換成PPT文件。這里的關鍵點是將圖紙背景設置成白色。

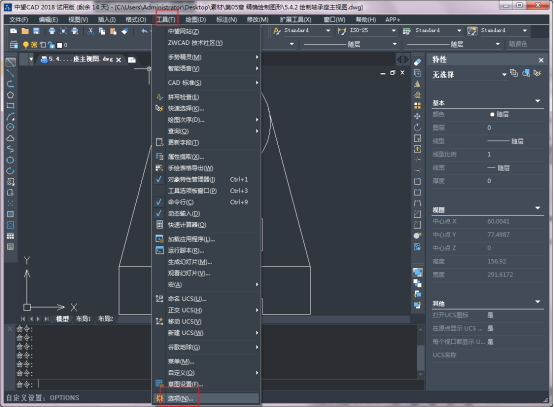

首先在菜單欄選擇【工具】，在【工具】的下拉菜單中選擇【選項】。

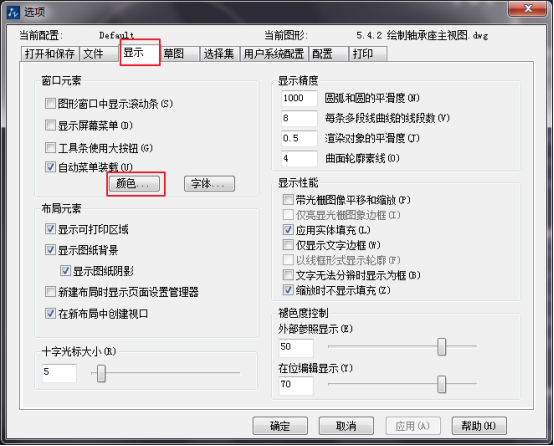

點擊【選項】，會彈出一個對話框，在對話框中找到【顯示】，點擊后可以看到【顏色】按鈕，點擊【顏色】按鈕。

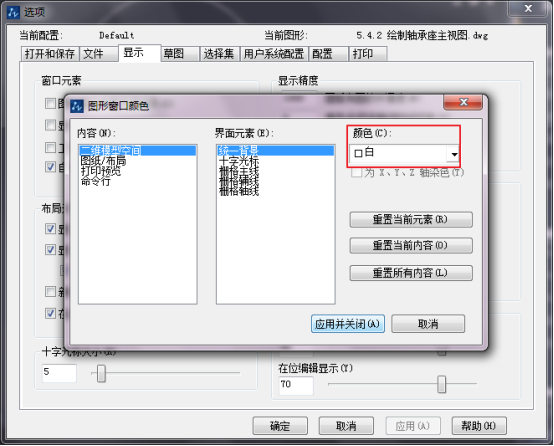

在【圖形窗口顏色】對話框中設置顏色，將黑變為白。點擊應用并關閉。可以看到圖紙變成了白色。
接下來將圖紙中需要插入的圖形部分放大至窗口大小。

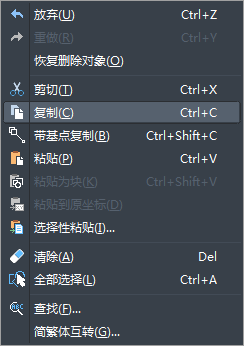

最后在菜單欄中選擇【編輯】中的【復制】，打開PPT粘貼即可。
用以上步驟就完成了一個CAD圖形在PPT中的轉換，下次需要展示的話，應該要用到這個新方法了~
