小編已經給大家介紹過在CAD畫圖過程中修改圖形比例，然而，在繪制一些特定的圖時，如果需要用到比例，那么久應該在著手繪圖之前就把比例設置好。這看起來聽麻煩，其實操作起來并不難。
假定我們本來要畫的是4*2的尺寸，但是放大了4倍，成了16*8.
那么這個16*8的標注要怎么修改呢？

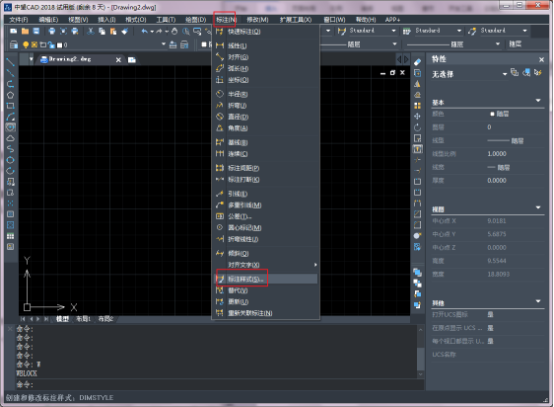

首先選擇【標注】——【標注樣式】。
在彈出的對話框中選擇【新建】，可新建一個標注樣式。
完成新建后，在彈出的對話框中，切換到“主單位”菜單下，可以看到有個“比例因子”。我們把它設為原來的是0.25倍。
現在我們用這個標注樣式(下圖中綠色的)來標注，標出來的尺寸就成了4*2的了。
總之，通過修改比例因子，可以將尺寸標注同步放大或者縮小到任意你所需要的尺寸。
