上次小編向大家介紹了CAD圖形轉化為PPT圖形的方法，今天來介紹粘貼到Word、excel等辦公軟件的方法。相信大家通過這些內容可以感受到CAD、Word、Excel之間自由轉換的方便之處，可滿足大家對不同文件類型的需要，快來學會吧！

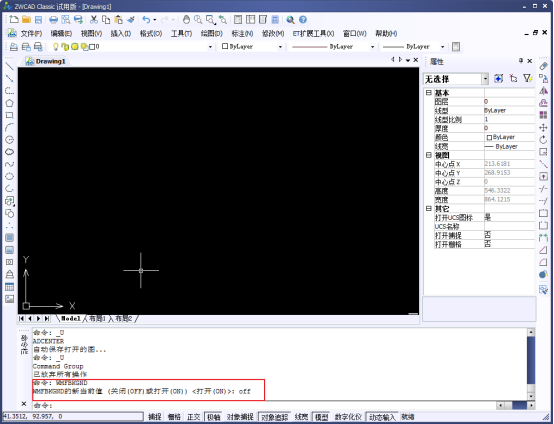

和粘貼到PPT文件一樣，我們首先需要將背景設置成透明的。為此可以更改CAD系統變量WMFBKGND值為OFF，使CAD背景為透明的。如果想讓復制的圖形是黑白的，在圖層管理器里把圖層的顏色改為白色即可。

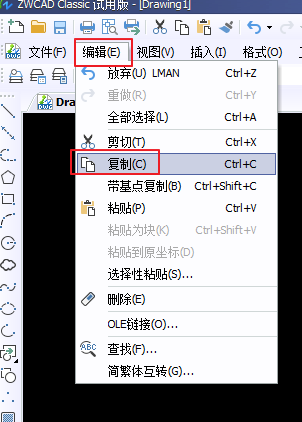

接下來選擇需要復制的圖形，點擊菜單欄中的編輯——復制，或直接用“復制”工具進行復制。
切換到WORD或EXCEL，激活需要粘貼的區域，然后選擇“編輯”—“粘貼”。粘貼的最初效果見下圖。
利用“圖片裁剪”把圖形空白區域剪掉，然后用拖對角的方法把圖形縮放到合適的大小即可。
由CAD到Office還有幾點需要補充的：這個方法也是通用的。
1、建議采用多段線設定線條寬度，因為線寬粘貼后寬度只有寬窄兩種，不美觀；
2、如果有可能，盡量采用1:1繪制，這里的1:1是打印比例，也就是需要打印為10mm的，
就繪制成10個圖形單位，這樣既可以控制出圖比例，又可以控制線條寬度；
3、較低版本的軟件可以在布局空間（一般布局空間的背景是白色）復制，新版本的直接復制就行了，無需修改背景顏色。
