CAD繪圖技巧之CAD與office的交互運用
這篇文章為大家介紹兩個CAD繪圖技巧，一是在Word中插入CAD圖紙的快捷方法；二是在CAD中插入Excel表格的快捷方法。相信對于這兩項問題大家已經非常熟悉了，因為小編之前有寫過一些文章來具體介紹相應的方法。而今天的技巧相對于以前介紹過的技巧來說，會方便許多，這也是我將它放在實用制圖技巧中來介紹的一個原因。
【在Word中插入CAD圖紙的技巧及注意事項】
大家在用Word制作文檔時，經常需要用到插圖，而Word本身的繪圖功能是非常有限的，尤其在復雜的圖形上，Word的缺陷更加明顯。CAD作為專業的繪圖軟件，當然可以繪制出Word中無法繪制的復雜圖形了，那么在用CAD繪制好圖形之后，將圖形插入到Word文檔中，可以說是一個比較好的方法。
大家可以用CAD中的EXPORT命令，先將CAD圖形以WMF或BMP等格式輸出，然后將CAD圖形插入Word文檔。也可以采取復制粘貼的方式。
這里有一個問題需要大家注意：由于CAD圖紙的默認背景顏色是黑色的，而Word背景顏色是白色的，所以插入CAD圖形之前，應先把CAD圖形的背景顏色改成白色。另外，CAD圖形插入Word文檔后，一般來說空邊是偏大的，造成效果不夠理想。這種情況就可以利用Word圖片工具欄上的裁剪功能來修整，即可解決空邊過大的問題。
【在CAD中插入Excel表格的技巧及注意事項】
盡管CAD有強大的繪圖功能，但在表格處理上的表現則比較弱，而在工作中，經常需要在CAD中制作編輯類似于工程數量表等表格，而提高CAD中制造表格的效率則是一個值得關注的問題。
在CAD中制作表格可以采取手工繪制線條、然后插入文字，以及進行樣式的調整等等，這樣當然可以設計出想要的效果，但不得不說這樣做的效率非常低下，將消耗大量的時間與精力。與此同時，CAD中的對象鏈接與嵌入使得插入Word或Excel表格成為可能，但這又非常不利于表格內容的修改，一旦涉及修改，又得到Excel中進行編輯，另一方面，一些特殊符號如二級鋼筋符號等，在Word或Excel中很難輸入。

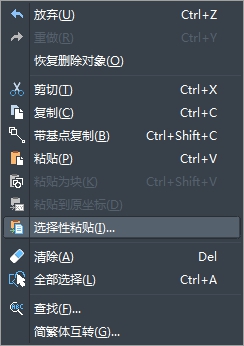

那么有沒有一個比較完美的方法呢？經過不斷地嘗試，可以這樣解決：先在Excel中制完表格，制作好以后進行復制，然后再在CAD中進行選擇性粘貼（在編輯下拉菜單中選擇，如下圖所示）。
確定以后，表格即轉化成CAD實體，然后再用explode命令將表格炸開，接下來就可以直接在CAD中編輯表格中的線條及方字，非常方便。
