讀完上一篇文章后，相信大家已經深刻感受到了選擇合適的命令有多么重要，而這一點在CAD繪圖中又會給我們帶來事半功倍的效果。下面我們繼續來學習如何選擇合適的命令以提高作圖效率，我們具體來學習一下圖形的復制和特性中的相關命令。


(1)將圖形在同一圖形文件中進行一次復制，應選用COPY命令。


(2)將圖形在同一圖形文件中復制多次，應選用COPY命令的MULTIPLE(重復)選項命令，或者，使用COPYBASE(指定基點后復制)命令或者COPYCLIP(普通復制)，從而將需要復制的圖形復制到剪貼板，然后再使用PASTEBLOCK(以塊的形式粘帖)或者PASTECLIP(普通粘貼)命令粘帖到自己指定的多個位置處。


CAD選用合適命令之圖形及其特性的復制

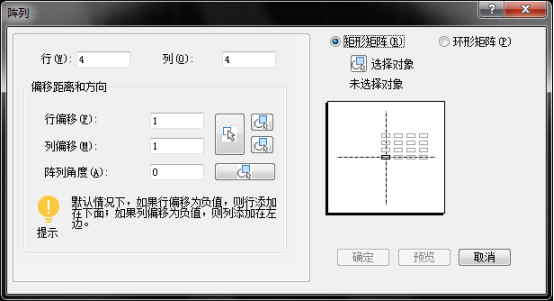

(3)將圖形在同一圖形文件中復制后如需按照一定規律進行個排列組合，如形成X行Y列，或者沿著一個圓周進行均勻分布，則應選用ARRAY命令，彈出陣列對話框。


CAD選用合適命令之圖形及其特性的復制


(4)如果想要在同一圖形文件中，生成多條互相平行、間隔等或不等的線條，或者生成一系列同心橢圓(弧)、圓(弧)等，則應選用OFFSET命令。

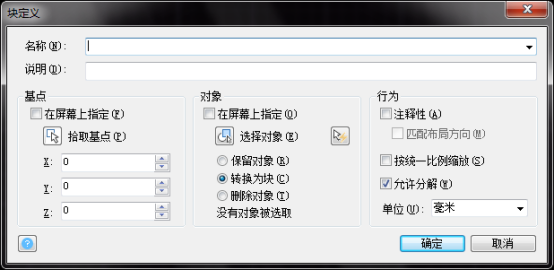

(5)如果復制的數量比較大，同時需要盡量減少文件的大小，也需要方便年之后的使用，則應用BLOCK命令把指定的圖形定義為塊，再選用INSERT或MINSERT命令將塊插入即可。


CAD選用合適命令之圖形及其特性的復制


(6)如果是在幾個圖形文件中進行圖形的復制，可采用兩種辦法。其一，調用命令來操作。先在打開的源文件中使用COPYCLIP或COPYBASE命令復制圖形，然后在打開的目標粘貼文件中用PASTECLIP、PASTEBLOCK或PASTEORIG（任選一個）將圖形粘貼到一定的位置。這與在快捷菜單中選擇相應的選項是等效的。


其二，直接用鼠標拖拽需要復制的圖形。注意：在同一圖形文件中拖拽只是移動圖形而沒喲?，而在兩個圖形文檔之間拖拽才是復制的功能。拖拽時，鼠標指針不是指在圖線的夾點上，而一定要指在選定圖形的圖線上。同時還要注意，左右鍵的拖拽是不同的。用左鍵是直接進行拖拽，而用右鍵時會彈出一個快捷菜單，可根據菜單的顯示進行不同方式的粘貼。


(7)如果需要在多個圖形文檔之間進行圖形的特性的復制，應選用MATCHPROP命令(需與PAINTPROP命令匹配)。
