CAD中三種類型的三維模型介紹
中望CAD支持三種類型的三維模型，這三種三維模型為別是：線框模型、表面模型和實體模型。每種模型都有各自的創建和編輯方法，以及不同的顯示效果。大家對這三種不同的模型都有了解嗎？是否知道它們各自的用途呢？下面是小編整理的關于這三種模型的詳細介紹，包括它們各自的特點和用途。
【線框模型】
線框模型是一種輪廓模型，它是三維對象的輪廓描述，主要描述對象的三維直線和曲線輪廓，沒有面和體的特征。在中望CAD中，可以通過在三維空間繪制點、線、曲線的方式得到線框模型。要注意的是，線框模型雖然具有三維的顯示效果，但實際上由線構成，沒有面和體的特征，既不能對其進行面積、體積、重心、轉動質量和慣性矩形等計算，也不能進行著色、渲染等操作。
【表面模型】
表面模型是由零厚度的表面拼接組合成三維的模型效果，只有表面而沒有內部填充。中望CAD中的表面模型分為曲面模型和網格模型，曲面模型是連續曲率的單一表面，而網格模型是用許多多邊形網格來擬合曲面。表面模型適合于構造不規則的曲面模型，如模具、發動機葉片、汽車等復雜零件的表面。對于網格模型，多邊形越密，曲面的光滑程度就越高。此外，由于表面模型更具有面的特征，因此可以對它進行計算面積、隱藏、著色、渲染等操作。

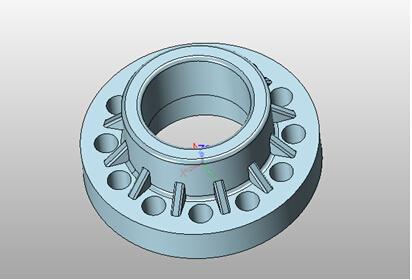

【實體模型】
實體模型具有實物的全部特征，具有體積、重心等特性，可以對它進行隱藏、剖切、裝配干涉檢查等操作，還可以對具有基本形狀的實體進行并、交、差等布爾運算，以構造復雜的實體模型。
