CAD中拉伸工具的調用和各選項含義
CAD中的拉伸工具可以將二維圖形沿其所咋平面的法線方向掃描，而形成三維實體。該二維圖形可以是多段線、多邊形、矩形、圓、橢圓、閉合的樣條曲線、圓環和面域等等。拉伸命令經常用于創建某一方向上的截面固定不變的實體，比如機械中的齒輪、軸套、墊圈等，建筑制圖中的樓梯欄桿、管道、異型裝飾等物體。調用拉伸命令的方法如下：
在命令行輸入EXTRUDE/EXT。

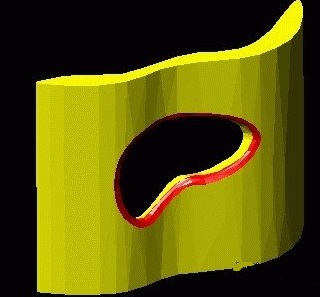

調用拉伸命令后，可以使用兩種拉伸二維輪廓的方法：一種是指定拉伸的傾斜角度和高度，生成直線方向的常規拉伸體；另一種是指定拉伸路徑，可以選擇多段線或者圓弧，路徑可以閉合，也可以不閉合。下圖為使用拉伸命令創建的實體模型。
調用拉伸命令后，選中需要拉伸的二維圖形，命令行提示如下：
命令行中主要選項的含義如下：
方向：默認情況下，對象可以沿z軸方向拉伸，拉伸的高度可以為正值或負值，此選項通過指定一個起點到端點的方向，來定義拉伸方向。
路徑：通過指定拉伸路徑將對象拉伸為三維實體，拉伸的路徑可以是開放的，也可以是封閉的。
傾斜角：通過指定的角度拉伸對象，拉伸的角度可以為正值或負值，其絕對值不大于90度。若傾斜角為正值，將產生內錐度，創建的側面向里靠；若傾斜角為負值，將產生外錐度，創建的側面則向外。
提示：當指定拉伸角度時，其取值范圍為-90-90，正值表示從基準對象逐漸變細，負值表示從基準對象逐漸變粗。默認情況下，角度為0，表示在與二維對象所在的平面垂直的方向上進行拉伸。
