在cad繪圖中，如果我們遇到圖紙中出現兩條不平行直線，不相交，但要找這兩條直線的交點，要怎么做呢？接下來分享一下如何用cad快速找出兩條不平行線段的交點并連線這個方法吧！
具體方法如下：
1.打開【CAD軟件】，在圖內畫兩條相離且不平行的線段
2.點擊圖右邊的工具欄中【倒角】圖標
3.在圖中分別點擊兩條線段
4.兩條線段的交點就可以找出來而且線段也被連了起來了
【CAD如何給圖形進行倒角】
倒角的用處就是為了將圖形處理的更好，我們在繪制圖形的時候，利用了倒角可以更好的繪制，在CAD中的倒角如何使用呢？ 接下來我們來看看如何使用。
1. 我們打開中望CAD

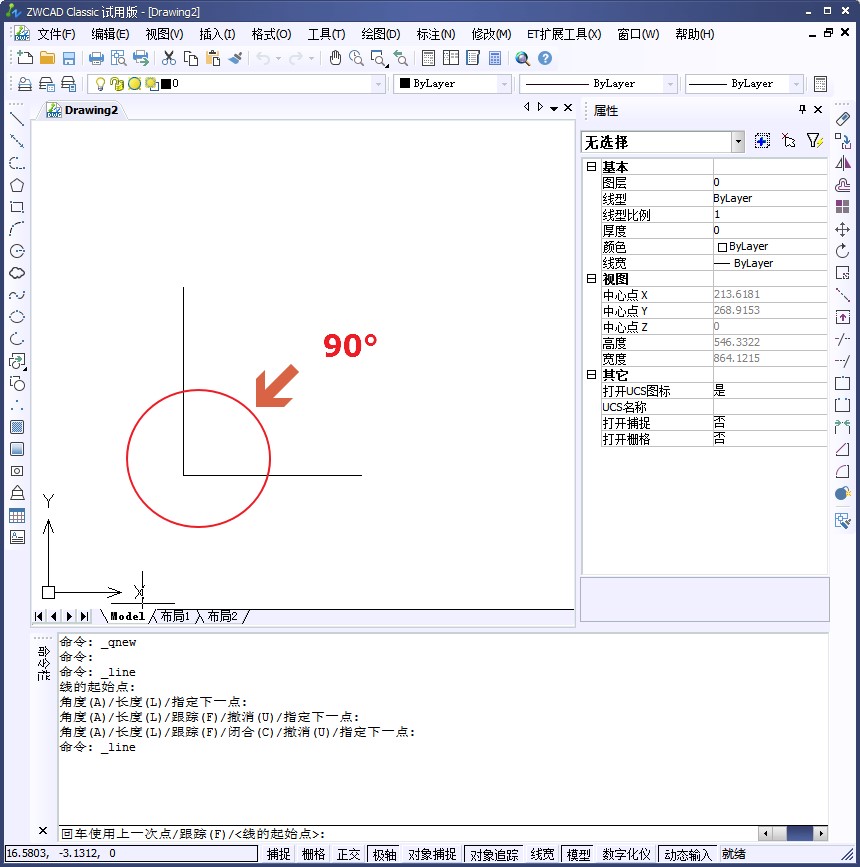

2. 先繪制一個簡單的的直角在繪圖框，
3. 然后我們對這個的直角進行倒圓角的操作。

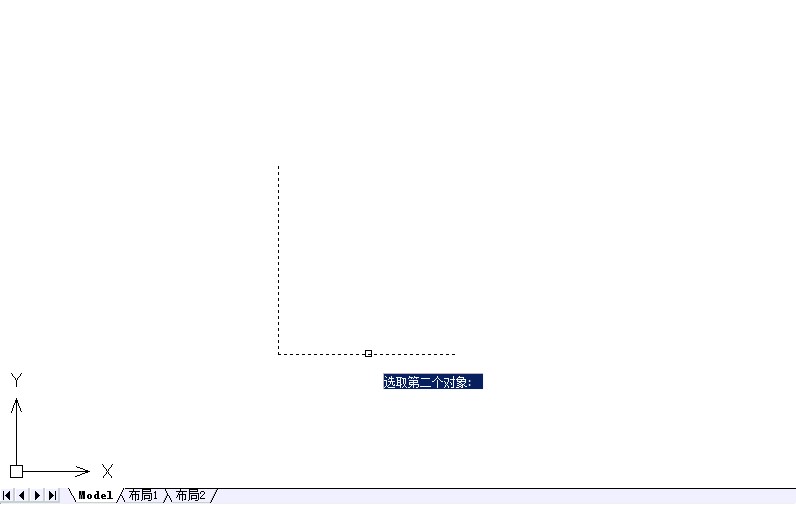

4. 選定第一第二對象，即兩條直角邊。
5. 選定成功后，我們的直角變成了倒圓角。
