CAD創建與應用圖塊之內部塊
圖塊就是將多個圖形對象集合起來，形成一個單獨的組合對象。中望CAD將其作為單一對象加以處理，用戶只需通過選取塊內的任何一個對象，就可以對整個塊進行移動、刪除或復制等編輯。在平時繪圖過程中，經常會遇到一些重復的圖形集合和圖例符號等，如果將這些常用的圖形集合和圖例符號創建為圖塊，那么在每次繪圖時，只需要插入這些圖塊即可，而不必重復繪制這類對象，這樣不僅可以很大程度地提高繪圖速度、節省存儲空間，而且還可以使繪制的圖形更加標準化和規范化。
【內部塊的創建】
創建塊命令用于將單個或多個圖形對象集合成一個整體圖形單元，保存于當前圖形文件內，以供當前文件重復使用，使用此命令創建的圖塊被稱為內部塊。執行創建塊命令的方式主要有以下幾種：

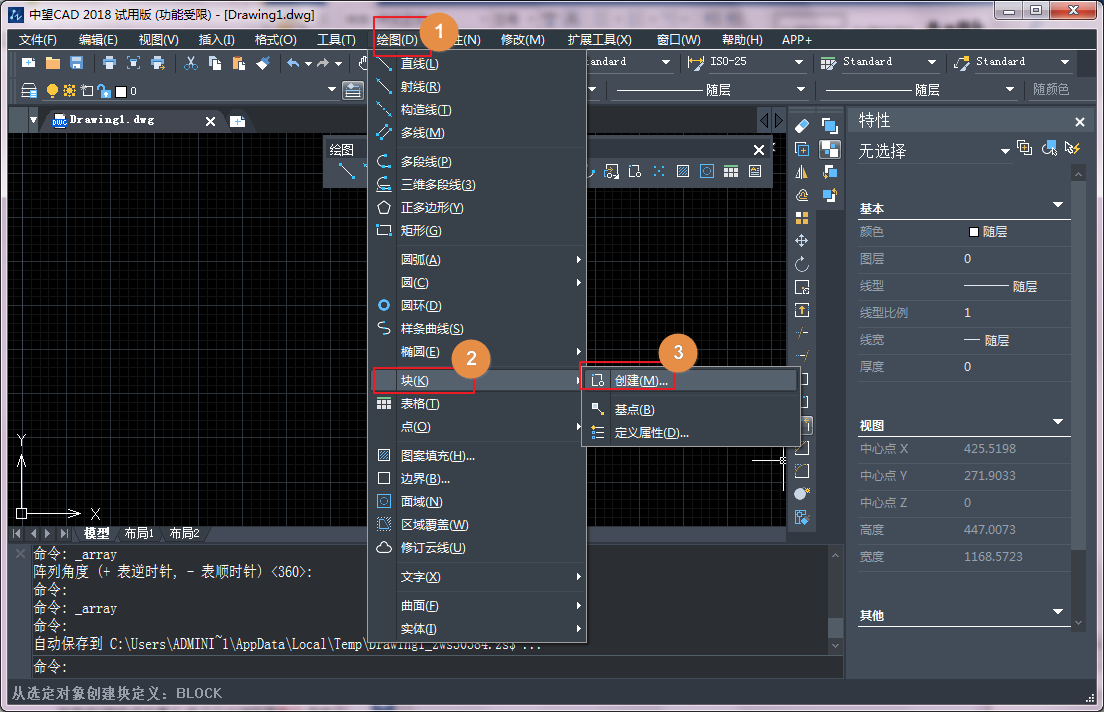

執行【繪圖】|【塊】|【創建】命令。
單擊繪圖工具欄中的塊按鈕
。
在命令行中輸入BLOCK或簡寫B并按回車鍵確認。

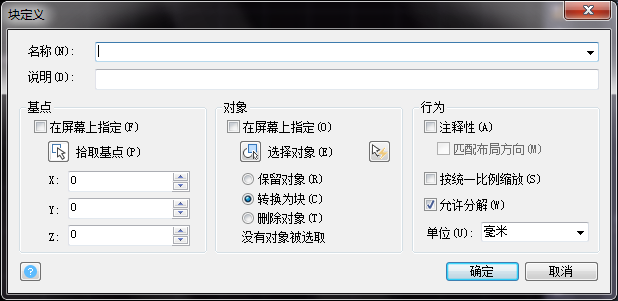

在塊定義對話框中，包括以下幾個選項：
【名稱】文本框：用于為新塊命名。圖塊名是一個不超過255個字符的字符串，可以包含字母、數字、$、-以及_等符號。
【基點】選項組：主要用于確定圖塊的插入基點。用戶可以直接在X/Y/Z文本框中輸入基點坐標值，也可以在繪圖區直接捕捉圖形上的特征點。CAD軟件默認基點為原點。
【選擇對象】按鈕：單擊該按鈕，將彈出快速選擇對話框，用戶可以按照一定的條件定義一個選擇集。
【轉換為塊】單選按鈕：用于將創建塊的源圖形轉換為圖塊。
【刪除】單選按鈕：用于將組成圖塊的圖形對象從當前繪圖區中刪除。
