CAD矩形陣列功能的操作技巧
之前小編已經給大家介紹過了陣列的相關知識，比如陣列的含義，這里重申一下：陣列是用于創建規則圖形結構的復合命令，使用此命令可以創建均布結構或聚心結構的復制圖形。所謂矩形陣列，是指將圖形對象按照指定的行數和列數以矩形排列方式進行大規模復制，下面以創建一個圖形結構為例，學習矩形陣列功能的操作方法和操作技巧。
使用矩形命令繪制長度為100、寬度為50的矩形；

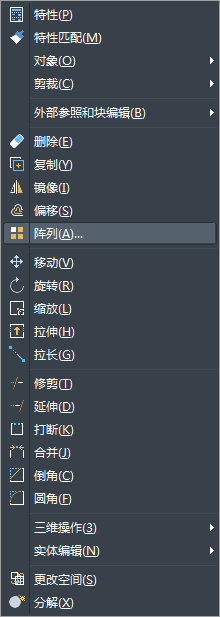

單擊修改工具欄中的陣列按鈕
，或者單擊【修改】|【陣列】命令。

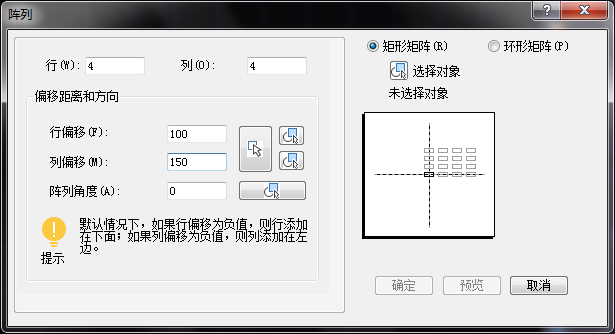

在打開的陣列對話框中，可以設置陣列的行和列，確保矩形陣列單選按鈕處于勾選狀態，然后設置陣列的行數為4，列數為4。
設置行偏移和列偏移的距離。在行偏移文本框中輸入100、列偏移文本框中輸入150.
單擊選擇對象按鈕，返回繪圖區選擇矩形作為陣列對象。
按回車鍵返回陣列對話框，然后單擊確定按鈕，即可將矩形陣列設置成4*4的均布結構。
在陣列對話框中，包括如下的選項：
【行數】文本框：用于設置矩形陣列的行數；
【列數】文本框：用于設置矩形陣列的列數；
【行偏移】文本框：用于設置對象的行偏移距離；
【列偏移】文本框：用于設置對象的列偏移距離，單擊文本框右側的按鈕，主要用于在繪圖區直接使用光標，指定行和列的偏移距離。
【陣列角度】文本框：用于設置陣列的角度，使陣列后的圖形對象沿著某一角度進行傾斜。
【預覽按鈕】：單擊該按鈕，可以在不結束命令的前提下，對陣列效果提前進行預覽，如果對預覽效果不滿意，可以按esc鍵返回陣列對話框，重新進行參數調整。
