CAD圖形信息的列表查詢

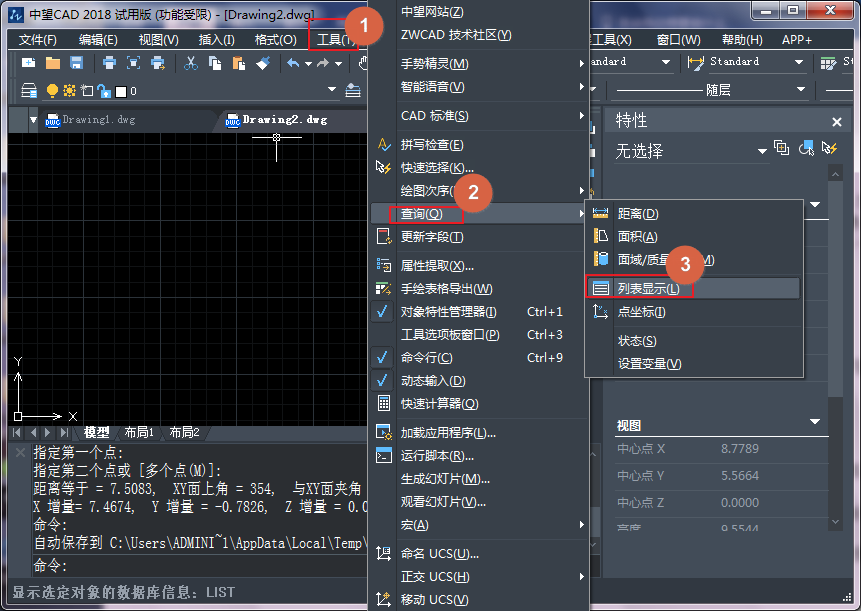

使用CAD中的列表命令，可以快速查詢圖形所包含的眾多內部信息，如圖層、面積、點坐標以及他的空間等特性參數。當執行列表命令后，選擇需要查詢信息的圖形對象，中望CAD會自動切換到文本窗口，并滾動顯示所有選擇對象的相關特性參數。執行列表命令的方法包括在命令行輸入LIST或者LI后按enter鍵；執行【工具】|【查詢】|【列表】命令，具體如下圖所示。
【查詢面積與周長】
下面通過查詢正六邊形的面積和周長，學習圖形面積與周長的具體查詢功能。

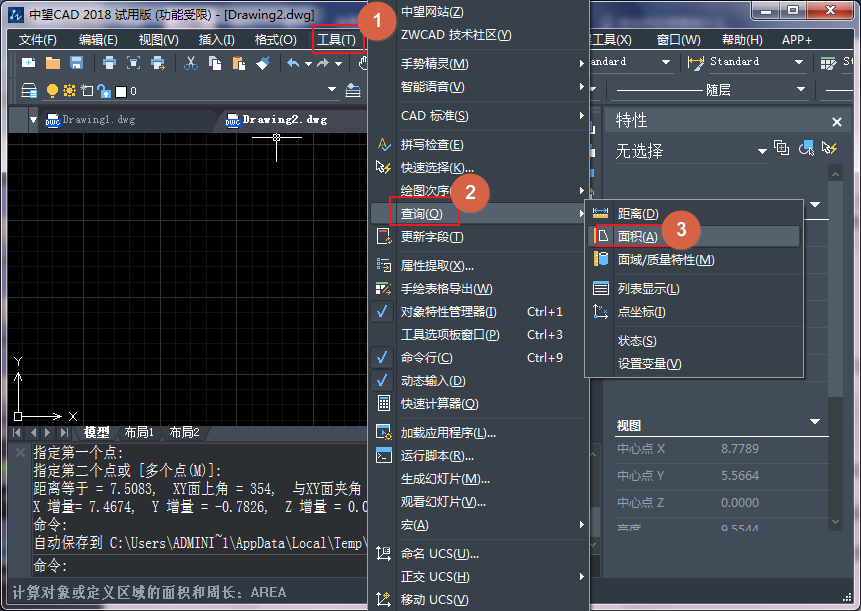

執行【面積】命令的方式主要有：在命令行中個輸入AREA然后按enter鍵；執行【工具】|【查詢】|【面積】命令，如下圖所示。
在執行面積命令后，在命令行提示中包括如下選項：
【對象】選項：用于查詢單個閉合圖形中的面積和周長，如圓、橢圓、矩形、多邊形、面域等。另外，使用此選項也可以查詢由多段線或樣條曲線所圍成的區域的面積和周長。
【增加面積】選項：用于將新選圖形實體的面積加入總面積中，此功能屬于“面積的加法運算”。另外，如果用戶需要執行面積的加法運算，必須將當前的操作模式轉換為加法運算模式。
【減少面積】選項：用于將所選實體的面積從總面積中減去，此功能屬于“面積的減法運算”。另外，如果用戶需要執行面積的減法運算，必須將當前的操作模式轉換為減法運算模式。
