CAD屬性塊如何創建
使用CAD的人都知道圖塊，因為圖塊可以重復插入、做成圖庫，減少重復操作，因此被廣泛使用。但許多使用CAD的人并不知道什么是屬性塊，并且對屬性塊的作用和定義方法不是很了解。
一、什么是屬性塊？

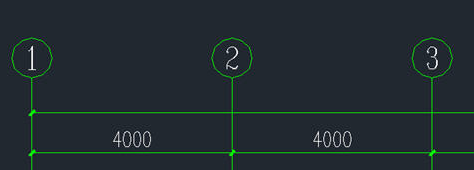

簡單的說，屬性塊就是在圖塊上附加一些文字屬性，這些文字可以非常方便地修改。屬性塊被廣泛應用在工程設計和機械設計中，在工程設計中會用屬性塊來設計軸號、門窗、水暖電設備等，在機械設計中會應用到圖框標題欄、明細表等。例如建筑圖中的軸號就是同一個圖塊，但屬性值可以分別是1、2、3等，如下圖所示。
二、如何創建屬性塊？
屬性塊的創建很簡單，只需要在創建普通塊的基礎上添加上需要的屬性文字。基本操作步驟如下：
1、 繪制好圖塊內包含的幾何圖形。

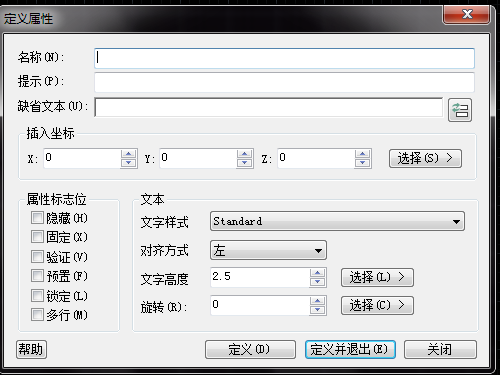

2、 創建一個和多個屬性文字，點擊【繪圖】|【塊】|【定義屬性】，彈出如下圖所示的對話框。
這個對話框最主要參數是：名稱、提示和缺省文本。名稱就是一個標簽，比如說這個屬性用來表示是高度，你可以輸入height；提示是插入此圖塊時出現的提示，比如你可以寫：“請輸入高度”；缺省文本就是此屬性的默認值。
定義好這三個參數后，你根據自己的需要確定文字的高度，在圖中確定屬性插入的位置即可。至于其他參數就看你的需要了，一般情況下可以不管。
