為什么CAD模型空間中設置好的虛線到布局中卻顯示為實線
在CAD模型空間中設置好了虛線和線型比例，按比例打印預覽，看著一切都正常，但到了布局空間，將視口比例設置成打印比例一致，卻發現虛線卻又變成實線了。這是怎么回事？應該怎么解決呢？
下面我們通過一個簡單的例子來看一下怎么回事，首先畫一個簡單的例圖，畫了兩個矩形，線型分別設置成虛線和點劃線，線型比例設置為50。

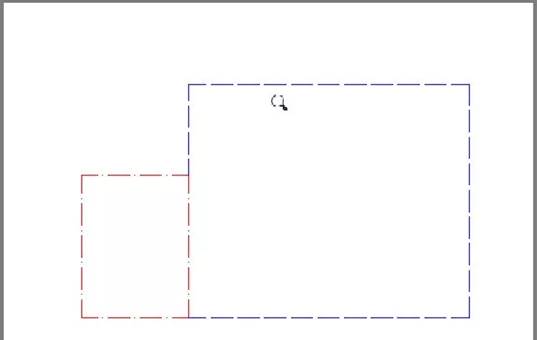

在模型空間直接點打印，選一個打印機，用A4紙張，將打印比例設置成1:50，打印預覽效果如下圖所示。
可以看到按1:50比例打印也能打印出虛線的效果來。

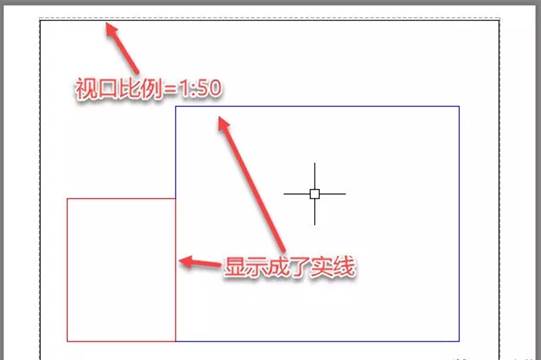

切換到布局空間，直接用默認視口，將視口比例也設置成1:50，發現虛線變成了實線，如下圖所示。
為什么會這樣？怎么解決呢？
這是由于CAD在布局空間對線型比例處理的方式跟模型空間不同，這種問題可以通過變量進行控制。
考慮到一個布局內可能會插入不同比例的視口，CAD為了讓不同比例視口中圖形的線型看起來一致，默認是按照圖形在圖紙空間的尺寸（模型空間尺寸乘以視口比例）來計算虛線尺寸的。比如1:50視口中圖形被縮小了50倍，然后線型比例還是50，虛線的一個單元的尺寸相對于圖形過大，就相當于模型空間里將線型比例設置成50X50=2500的效果，這就是虛線顯示成實線的原因了。
遇到這種情況有兩種解決辦法：一種是直接修改線型比例，一種是修改變量讓圖形使用模型空間的線型比例。
一、修改全局線型比例
既然視口已經通過比例將圖形縮小了50倍，我們就不需要將線型比例設置成50了，將線型比例LTSCALE改成1就好了。
輸入LTSCALE，回車，輸入1，回車，將線型比例修改成1，圖形就恢復正常了，如下圖所示。
二、按模型空間尺寸計算線型比例
CAD布局中按圖紙空間還是模型空間尺寸計算線型比例是由變量PSLTSCALE決定的。此變量默認值為1，將這個變量設置為0就會按照模型空間尺寸計算線型比例。
我們可以在命令行輸入PSLTSCALE，回車，輸入0，回車。

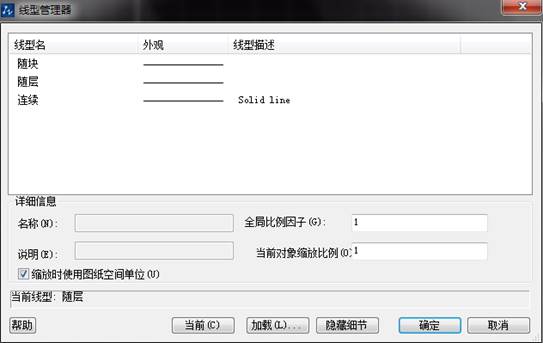

其實這個變量在線型管理器對話框就可以設置，選項是“縮放時使用圖紙空間單位”，如下圖所示。

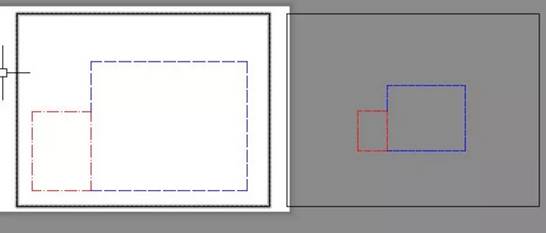

當取消了上述選項后，只需要把線型比例LTSCALE重新設置成50即可，不過在這種設置下，虛線雖然可以顯示，但不同比例視口中的線型比例就不同了，如下圖所示。
