怎么用CAD繪制一朵花
在CAD中，想要繪制一朵小花朵的平面圖，應該怎么做呢？下面給大家帶來繪制花朵的詳細教程。

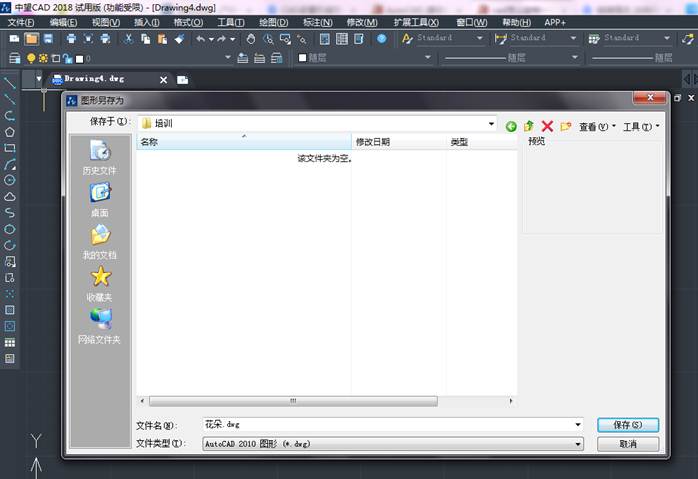

1、正常啟動中望CAD2018軟件，選擇“文件|保存”菜單命令，將其保存為“花朵.dwg”.

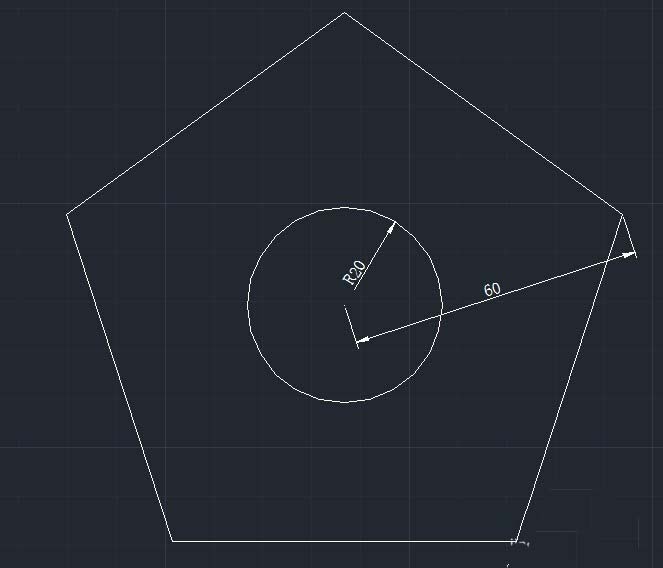

2、執行“圓”命令（c）,繪制一個半徑為20mm的圓，再執行“多邊形”命令，繪制一個內切于圓的正五邊形，具圓半徑為60mm.

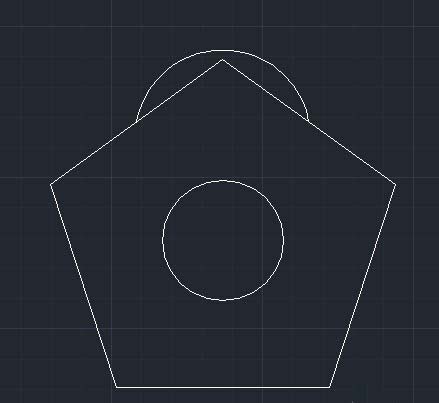

3、選擇“繪圖|圓弧|起點、端點、半徑”菜單命令，過五邊形上側二條邊的中點，繪制半徑為29mm的圓弧。

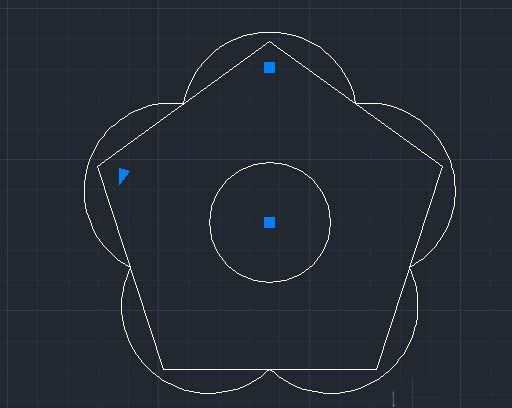

4、執行“陣列”命令（AR），選擇上一步所繪制的圓弧對象，再選擇“極軸”選項，設置捕捉內圓心點作為陣列的中心點，再設置陣列數為“5”，從而完成對圓弧進行陣列。

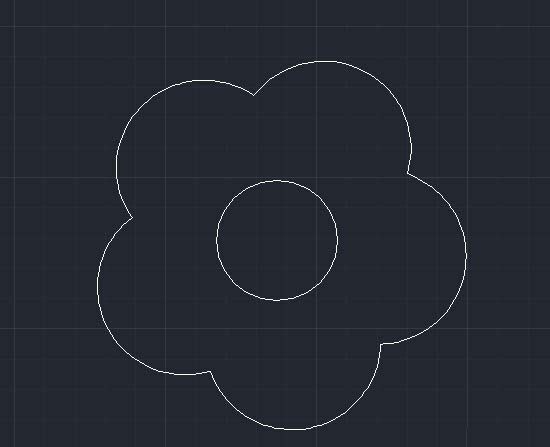

5、執行“刪除”命令（E），將五邊形刪除；再執行“施轉”命令，圍繞圓心將圓弧旋轉45度。

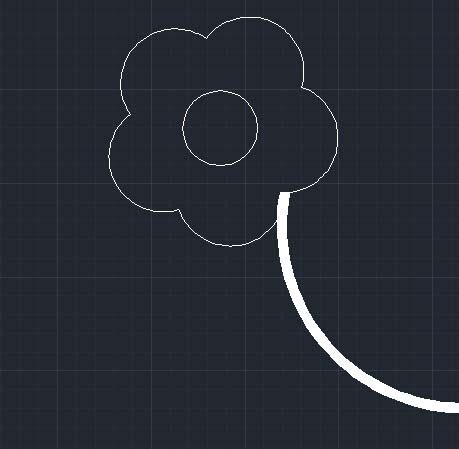

6、執行“多段線”命令，設置起始寬度為5mm,端點寬度為5mm,繪制一條如圖所示的圓弧。
7、再執行“多段線”命令（pl）,設置起始寬度為0，端點寬度為5mm,繪制一條圓弧，并通過執行“復制”命令（co）,再復制出二條多段線，最后依次分別選擇多段線，拖動多段線夾點位置，繪制圖示圖形。

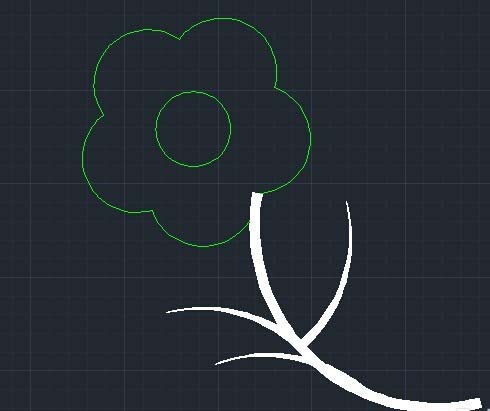

8、按組合鍵【ctrl+1】,打開特性面板，在特性面板下拉列表中，將花朵的顏色改為綠色。至此，花朵圖塊繪制完成，進行保存。
