CAD繪制混凝土構件的方法
作為一款常用的工程繪圖軟件，我們會經常用到CAD進行繪制混凝土構件。具體怎么操作呢？接下來給大家介紹一下繪制方法，有需要的朋友一起去看看吧！
方法：

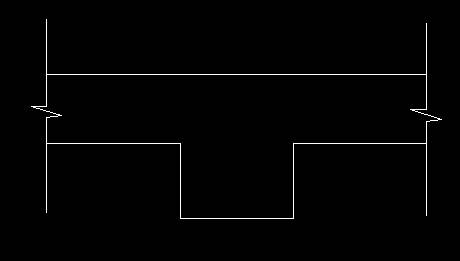

1、首先打開CAD軟件后，我們在軟件頁面上制作出某個混凝土構件的截面，如下圖所示。

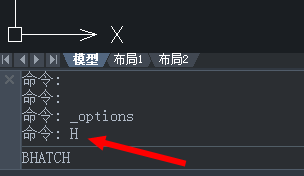

2、截面初步繪制好后，接下來就需要我們給該截面插入圖案填充。在下面的命令欄中輸入“H”，再按回車鍵。
3、此時會彈出“圖案填充和漸變色”對話框，我們先在“圖案填充選項板”中選擇好下圖箭頭所指的圖案。

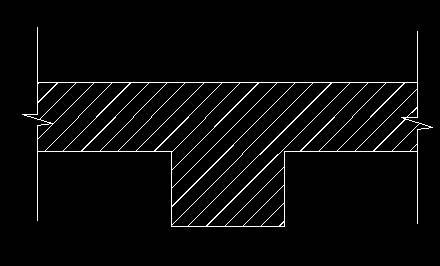

4、接著通過“邊界→添加：拾取點”功能選定好需要填充的范圍，點擊確定就會出現下圖這樣的圖形了。
5、之后再打開“填充圖案選項版”，然后選擇里面的AR—CONC圖形。

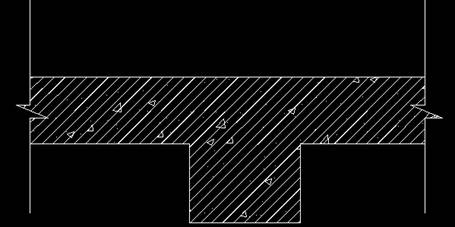

6、接著再根據步驟四的操作我們就能夠得到下圖顯示的圖形了，這樣就已經完成混凝土構件的繪制工作了。
以上就是詳細的繪制教程，希望對大家有所幫助！
