中望CAD管理外部參照操作

    在中望CAD中，可以在【外部參照】選項板中對外部參照進行編輯和管理。

    調用【外部參照】選項板的方法如下：

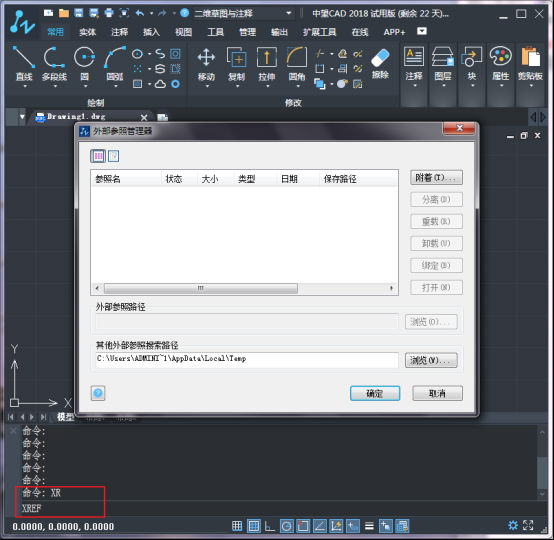

    命令行：在命令行中輸入XREF/XR。

    功能區：在【插入】選項卡中，單擊【注釋】面板右下角箭頭按鈕。

    菜單欄：執行【插入】|【外部參照】命令。

【外部參照】各選項功能如下：

    按鈕區域：此區域有【附著】、【刷新】、【幫助】三個按鈕，【附著】按鈕可以用于添加不同格式的外部參照文件；【刷新】按鈕用于刷新當前選項卡顯示；【幫助】按鈕可以打開系統的幫助頁面，從而可以快速了解相關的知識。

    【文件參照】列表框：此列表框中顯示了當前圖形中各個外部參照文件名稱，單擊其右上方的【列表圖】按鈕或【樹狀圖】按鈕，可以設置文件列表框里的顯示形式。【列表框】表示以列表形式顯示，【樹狀圖】表示以樹型顯示。

    【詳細信息】選項區域：用于顯示外部參照文件的各種信息。選擇任意一個外部參照文件后，將在此處顯示該外部參照文件的名稱、加載狀態、文件大小、參照類型、參照日期以及參照文件的存儲路徑等內容。

    當附著多個外部參照后，在文件參照列表框中文件上右擊，將彈出快捷菜單，在菜單上選擇不同的命令可以對外部參照進行相關操作。

快捷菜單中各命令的含義如下：

    打開：單擊該按鈕可在新建窗口中打開選定的外部參照進行編輯。在【外部參照管理器】對話框關閉后，顯示新建窗口。

    附著：單擊該按鈕可打開【選擇參照文件】對話框，在該對話框中可以選擇需要插入到當前圖形中的外部參照文件。

    卸載：單擊該按鈕可以從當前圖形中移走不需要的外部參照文件，但移走后仍保留該文件的路徑，當希望再次參照該圖形時，單擊對話框中的【重載】即可。

    重載：單擊該按鈕可在不退出當前圖形的情況下，更新外部參照文件。

    拆離：單擊該按鈕可從當前圖形中移去不再需要的外部參照文件。
