CAD中選中線條后藍色夾點處的拉伸和拉長有什么區別？

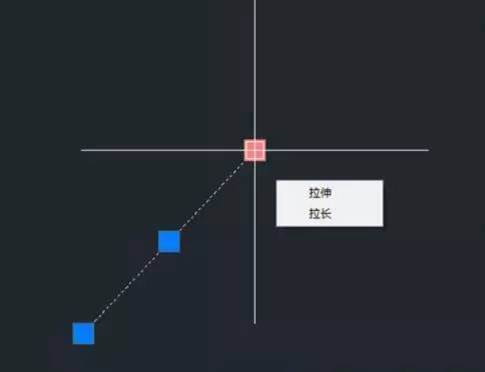

CAD中選中一條線后會出現藍色的夾點，在新版的CAD中把鼠標放在端點處的夾點上片刻后會顯示“拉伸和拉長”兩個選項，具體這兩個有什么區分呢？

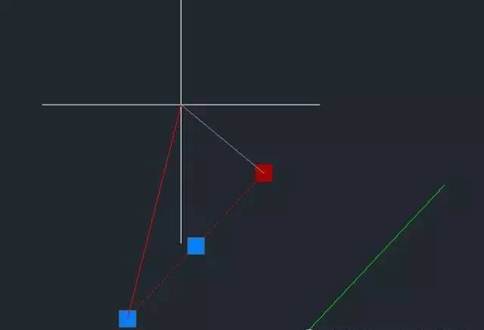

拉伸就是將線條選中的端點進行移動而另一個端點不動，鼠標移到哪里這個端點就移動到哪里，直線的角度及長度或者圓弧的半徑和弧長都有可能發生變化，和命令拉伸（S）作用相同，如下圖中的紅色直線進行拉伸后的變化。
拉長就是將現有的線條將選定的端點隨著原有的軌跡變長或者縮短了，線條的軌跡不發生變化，及直線的角度或圓弧的半徑等不會發生改變，和命令拉長（LEN）作用相同，如下圖綠線所示
以上就是小編匯總的拉伸和拉長的區別，希望大家能夠理解。
