CAD怎么畫水溝剖面圖?
CAD水溝想要畫剖面圖，該怎么畫水溝剖面圖呢？下面我們就來看看詳細的教程。
1、將CAD這款軟件打開，然后在繪圖里找到直線命令

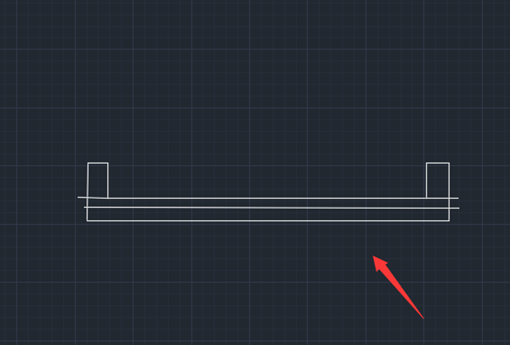

2、使用直線命令我們繪制出水溝的剖面的輪廓，如圖所示：

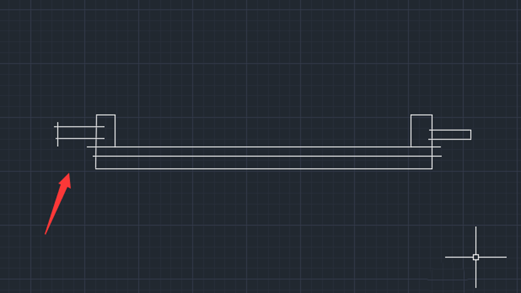

3、再在水溝的兩側畫出兩邊的錨固范圍，如圖所示：
4、繪制好水溝的剖面圖形線之后，再在修改里找到修剪命令

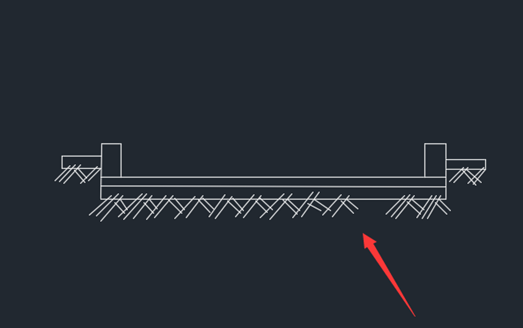

5、使用修剪命令將多余的線進行修剪，然后再在繪制出其他的輔助線，如圖所示：
6、在使用修剪命令將多余的部分進行修剪，修剪之后的圖形效果如圖所示：
7、再在繪圖里找到填充選項，點擊該選項找到一種填充的圖案，然后再找到拾取點選項。

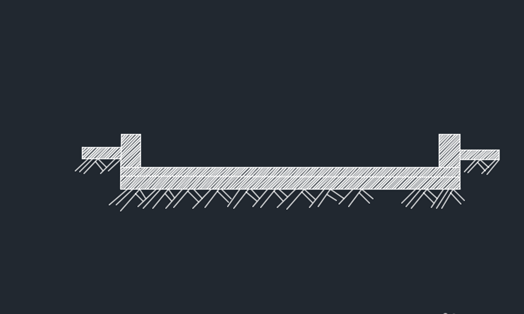

8、將我們的水溝進行填充，填充之后我們的水溝剖面圖就畫好了，如圖所示：
以上就是CAD畫水溝剖面圖的教程，希望大家喜歡。
