CAD三維視圖中畫平面圖不共面的解決方法
在用CAD做三維建模時，不少剛入門的新手都會遇到一個問題：無法確定坐標。尤其是在三維視圖中畫平面線條的時候，這是多數新手都會遇到的不共面的問題。小編為大家帶來了CAD三維視圖中平面圖不共面的解決方法。

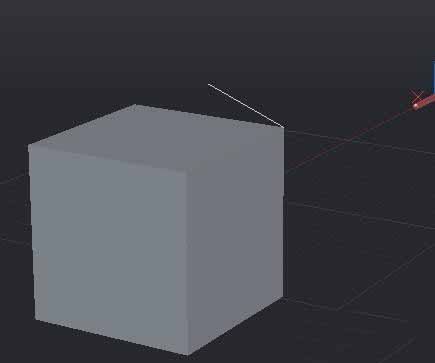

1、遇到這類問題，是因為作圖人在作圖時捕捉的方向不在同一個平面所致。比如我在一個長為1000的正方體的邊上畫一條長為500的直線，如圖：

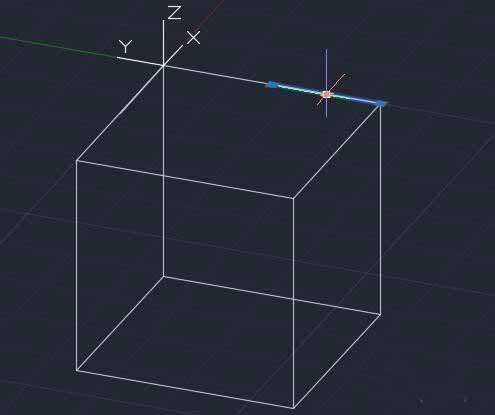

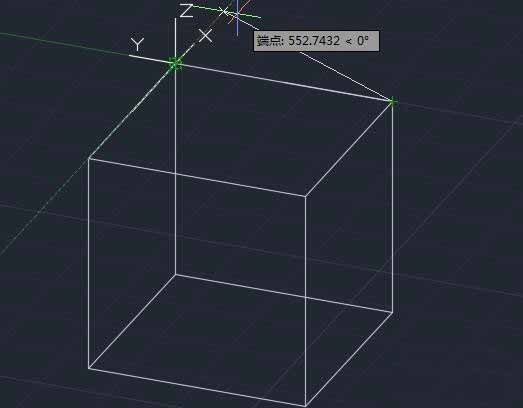

2、當我自認為捕捉到方向時輸入500時，旋轉后卻是這個樣子，這是為什么呢？因為在三維上捕捉方向是非常困難的。我的方法是轉為二維視圖。

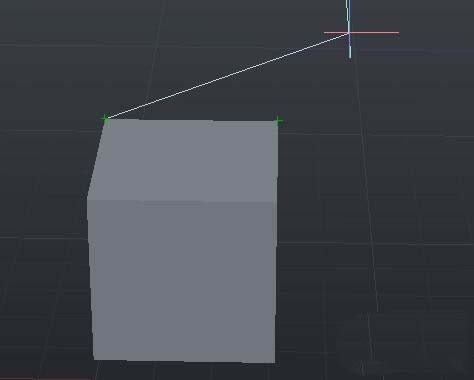

3、如圖，已經轉為二維視圖。二維視圖可在【視圖選項卡】找到。我們再操作一遍。

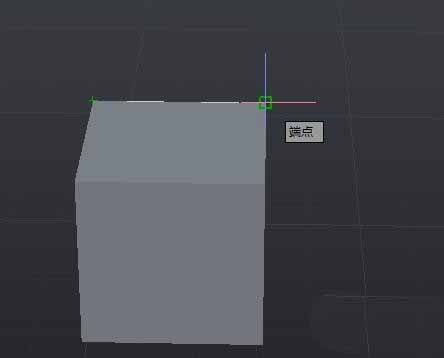

4、沒錯，如下圖，我們成功將線段畫在了正方體邊上。當然能完成的方法有很多，小編僅僅介紹到這一種。
大家學會了這種方法么，如果想要了解更多CAD使用小技能，請繼續關注中望CAD官網。
