用CAD怎么畫立體三維茶壺



cad中想要畫一個立體的茶壺模型，該怎么畫茶壺呢？下面我們主要利用直線工具、樣條曲線、圓工具、視圖菜單中三維視圖、坐標ucs、繪圖菜單中建模、修改菜單中三維操作等畫出茶壺效果圖，具體情況請看下文詳細介紹。

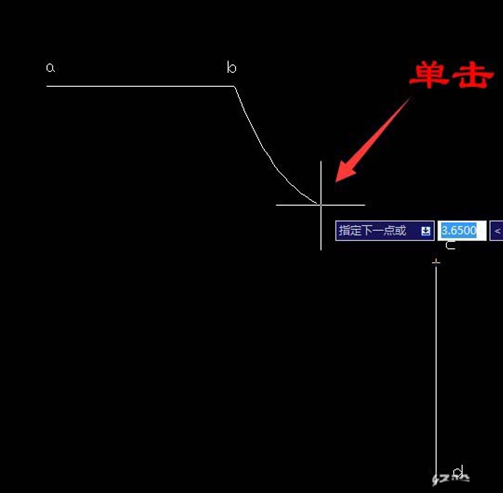

1、用“直線工具”兩條直線，水平ab線垂直cd線（沒有具體尺寸畫大概），再用“樣條曲線 ”畫出bc曲線和ad曲線。

用CAD怎么畫立體三維茶壺

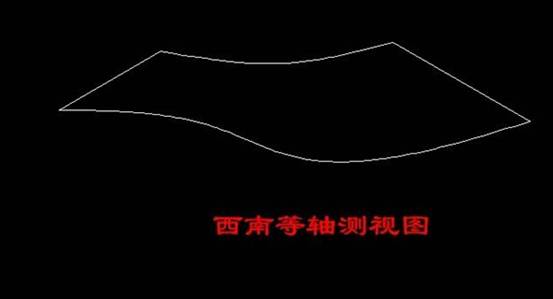

2、單擊“視圖”菜單中“三維視圖”中“西南等軸測”，單擊“工具”菜單中“新建UCS”中單擊X軸，已默認X軸方向旋轉90°按空格鍵確定。

用CAD怎么畫立體三維茶壺

3、單擊“圓工具”以ab線中心為圓心，端點為半徑畫出圓，單擊“工具”菜單中“新建UCS”中單擊“世界”，再單擊“工具”菜單中“新建UCS”中單擊Y軸，已默認Y軸方向旋轉90°按空格鍵確定。

4、單擊“圓工具”以cd線中心為圓心，端點為半徑畫出圓，因?yàn)橹本€和圓在不同的面，所以不能用修剪工具，單擊“打斷工具”選圓，輸入字母F（第一點）選a端點，再選b端點，用同樣的方法打斷另一個圓（一定要選到端點，四條線是組合成閉合的面）。再選定直線ab線cd線刪除。

5、輸入命令：SURFTAB1(最后一個是數字1，設置經線條數）輸入32（默認6），輸入命令：SURFTAB2后輸入32。

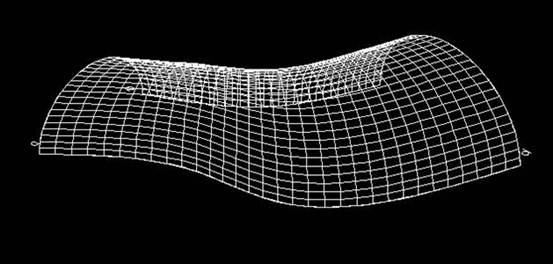

6、單擊“繪圖”菜單→建模→網格→邊界網格，依次選定4條邊界曲線，如果如圖：

用CAD怎么畫立體三維茶壺

7、單擊“修改”菜單→三維操作→三維鏡像，單擊選擇曲線，再單擊選擇a點b點和c點后按空格鍵確定。

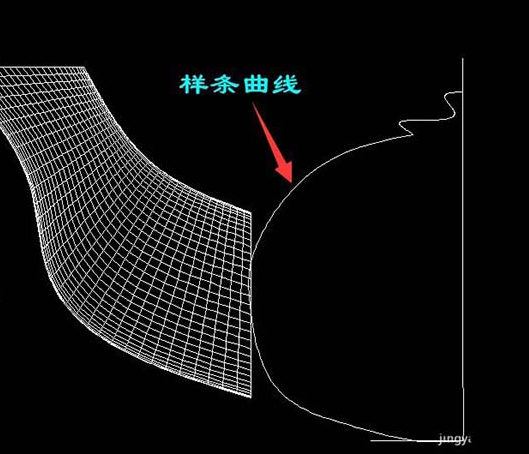

8、單擊“視圖”菜單→三維視圖→俯視，縮小繪圖區，繪制直線和樣條曲線。

用CAD怎么畫立體三維茶壺

9、單擊“繪圖”菜單→建模→網格→旋轉網格，選第一條樣條曲線再選直線，確定兩次（按兩次空格鍵），用同樣的方法旋轉另一條樣條曲線。

10、刪除直線，單擊“視圖”菜單→三維視圖→俯視，用“直線工具”和“樣條曲線”畫出兩條直線和兩條曲線。單擊“視圖”菜單中“三維視圖”中“西南等軸測”。

11、單擊“工具”菜單中“新建UCS”中單擊Y軸旋轉90°。單擊“圓工具”以直線中心為圓心，端點為半徑畫出兩個圓，單擊“打斷工具”打斷圓的一半部分，再刪除直線。

12、單擊“繪圖”菜單→建模→網格→邊界網格，依次選定4條邊界曲線，單擊“修改”菜單→三維操作→三維鏡像，單擊選擇曲線再選端點后確定。

13、單擊“視圖”菜單→三維視圖→俯視，再用“移動工具”快捷鍵M,移動曲線。刪除多余的直線。

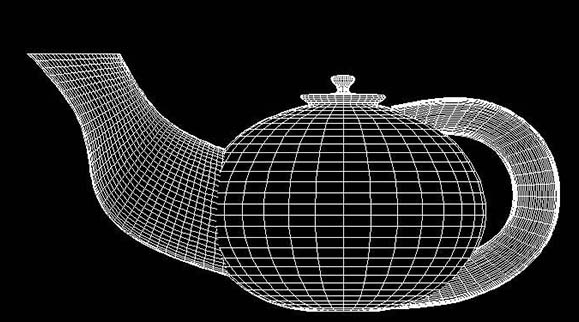

14、單擊“視圖”菜單→消隱，效果如圖：

用CAD怎么畫立體三維茶壺
