ＣＡＤ怎么繪制各種云線？ＣＡＤ中繪制云線時控制不住鼠標，畫不出好看的云線，該怎么辦呢？今天小編給大家介紹ＣＡＤ繪制云線的技巧，下面來看看具體的操作方法。

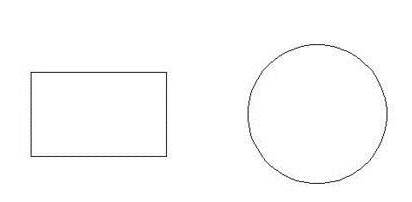

1、首先，我們先畫出一個矩形和圓，rec快捷鍵可以畫出矩形，c快捷鍵畫出圓。如下圖所示
2、revc（云線快捷鍵），空格，a（弧長），空格，輸入最小弧長，空格，輸入最大弧長，本例中設最小弧長為10，最大弧長20.
3、o（對象），空格，選擇對象，即我們之前繪制的矩形和圓。

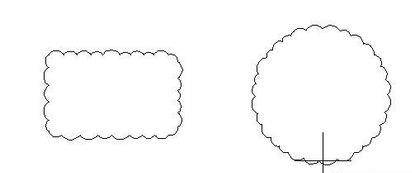

4、我們看一下，選擇矩形和圓之后的不反轉方向的效果。

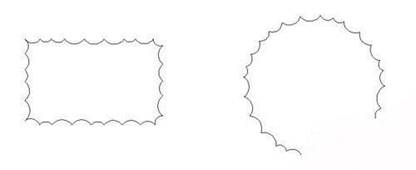

5、我們看一下，選擇矩形和圓之后的反轉方向的效果。
注意事項：
如果想做其他形狀的，可以用pl多段線畫出任意你想要的圖形，之后利用上述方法操作即可
推薦閱讀：CAD制圖初學入門
推薦閱讀：CAD命令大全
