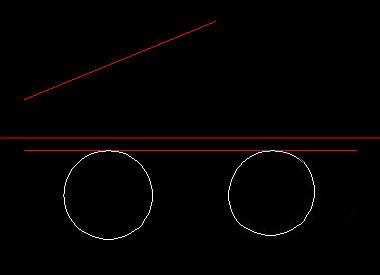

CAD中怎么旋轉參照物和等比例縮放？CAD繪圖中,經常需要對圖塊進行旋轉和等比例縮放等操作,如下圖所示，要使得圖塊中的紅線與上面的紅線平行并且長度相等。當兩條紅線中任意一條的轉角和長度不為整數（存在若干位小數）時，無法在命令中通過輸入給出足夠精確的旋轉角度和比例因子數值，此時可以通過參照選項進行實測并將結果直接傳遞給命令，從而保證符合精度要求的旋轉和比例縮放。
怎么對參照物進行旋轉和比例縮放，使得圖塊中的紅線與上面的紅線平行并且長度相等呢？下面我們來看看詳細的教程。
一、對圖塊進行旋轉：

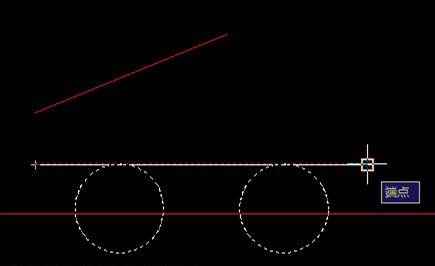

1、命令行輸入ro（命令全名rotate），選擇圖塊對象，指定塊中直線的左端點為基點（也可選擇其他點，這里為方便選擇此點），要求旋轉角度時鍵入R（參照選項），點取塊中直線的兩個端點獲取參照角度。

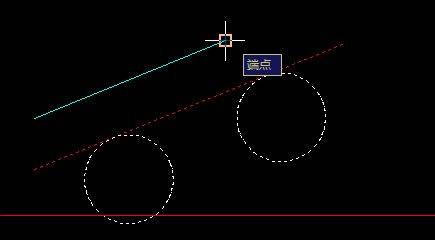

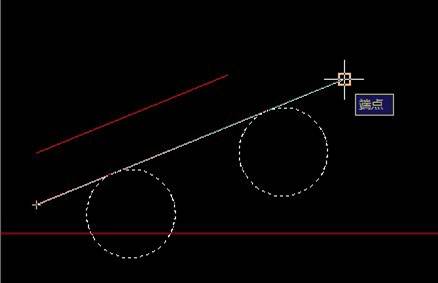

2、要求新角度時鍵入P（點選項），點取圖塊外直線的兩個端點獲得新角度。旋轉命令通過以上傳入的實測參照角和新角度，便可精確地計算出需要的旋轉角度并對圖塊進行旋轉。
3、旋轉命令結束后，可以看到塊內快外兩條直線已經平行了。
二、對圖塊進行比例縮放：
1、命令行輸入sc（命令全名scale），選擇圖塊對象，指定塊中直線的左端點為基點（也可選擇其他點，這里為方便選擇此點），要求比例因子時鍵入R（參照選項），點取塊中直線的兩個端點獲取參照長度。

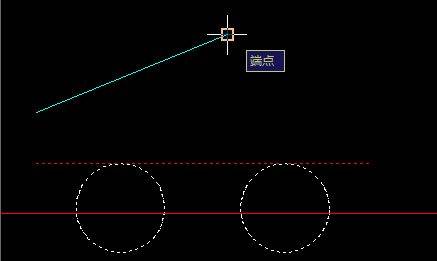

2、要求新長度時鍵入P（點選項），點取圖塊外直線的兩個端點獲得新長度。比例縮放命令通過以上傳入的實測參照長度和新長度，便可精確地計算出需要的縮放因子并對圖塊進行縮放。
3、比例縮放命令結束后，可以看到塊內快外兩條直線的長度已經相等了。
以上就是CAD旋轉參照物和參照物等比例縮放的教程，希望大家喜歡。
