CAD怎么使用增強屬性編輯器

CAD怎么使用屬性編輯器？增強屬性編輯器就是一個對塊的模板，你可以通過增強屬性編輯器填寫定義好的塊的部分，可以使用塊屬性管理器修改塊定義中的屬性。下面小編給大家介紹關于增強屬性編輯器在圖框中的實際應用，下面是詳細的教程。

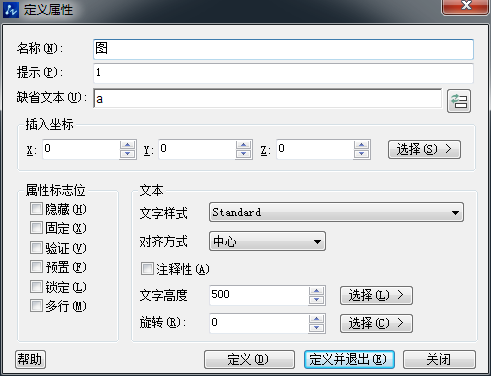

1、首先，打開CAD，輸入att命令回車，會看到如下對話框，輸入信息后確定。

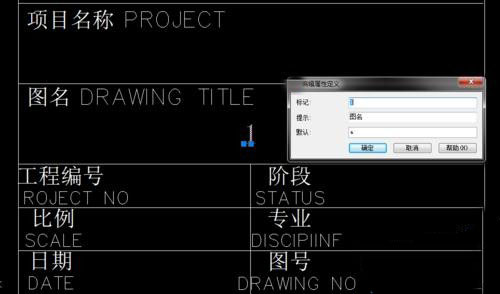

2、確定之后，會出現“標記”選項內的內容，然后點擊鼠標放到圖框中的一個位置，如下圖所示：看到的這個“1”則是確定后的結果。

3、重復步驟1，再輸入“att”命令，得到的結果放到如下圖所示的位置，步驟二圖中會出現白色的對話框是雙擊“1”的結果。

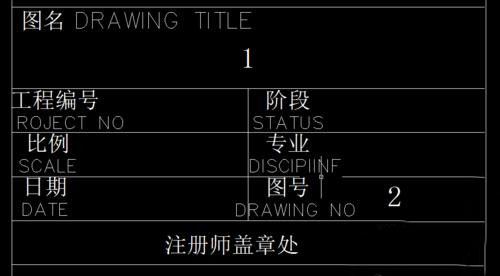

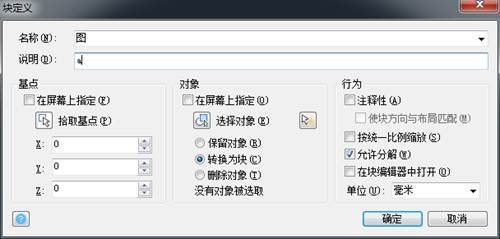

4、上圖中“1”和“2”是兩次att命令后的結果。下面要進行的步驟是，把圖框和“1”“2”都選中，定義成塊（塊命令為“b”），定義成塊后會出現如下對話框，在這個對話框中，左側是“提示”項中的內容，右側輸入框中的內容為“默認”項中的內容，然后確定或關閉此對話框。

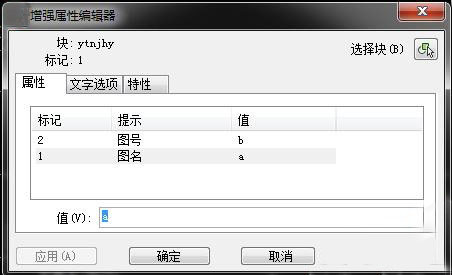

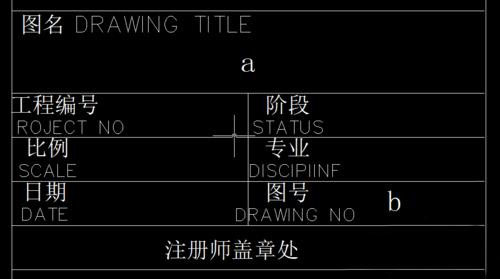

5、上述確認后，你會看到下圖，這時，你可以雙擊“a”或“b”，會出現一個對話框，此對話框放到步驟六詳解。

6、此對話框中，有“屬性”“文字選項”“特性”三個大選項，每個選項里面會有一些內容。先看“屬性”選項（有種豁然開朗的感覺吧），“標記”“提示”“值（前面是默認）”的內容是無關緊要的，方便你去觀察，別整錯了而已；后面的“文字選項”“特性”簡單的說下，這個就是一些特性，如文字大小、顏色、樣式等（上面說了，這個地方可以修改的）。

7、我在上述對話框中輸入“屬性”選項中的值“a”改成“平面圖”；“b”改成建施1“。確定之后，看到的結果如下圖。這個時候讀者應該知道了吧，然后你可以把此塊多個復制，雙擊其中的兩個“值”，是可以輸入自己想要的內容的，而不會改變前面塊的內容，不像直接的塊一樣，改了其中一項，后面復制的塊都會改變，這樣我們就可以在圖框中添加多個att命令，放到多個位置，在定義成塊，修改其中的圖名、圖號什么的。

注意事項：att命令后放的位置很重要，不甚了解的學者多多操作下就能熟練應用了。以上就是CAD增強屬性編輯器在圖框的應用。
