CAD設置偏移尺寸的教程
CAD偏移尺寸與實際尺寸不是1:1該怎么辦？CAD中繪制圖紙的時候，偏移實際尺寸與設定尺寸成比例關系，不是1:1的比例，該怎么辦呢？今天小編給大家介紹CAD設置偏移尺寸的教程，看看如何將實際尺寸與偏移尺寸設置為1:1，下面是詳細的教程。
1、舉個例子來說明，按偏移5mm為例。在CAD中設置偏移量為5mm，實際偏移量為10mm【如下圖】
2、打開CAD軟件，進入繪圖界面。

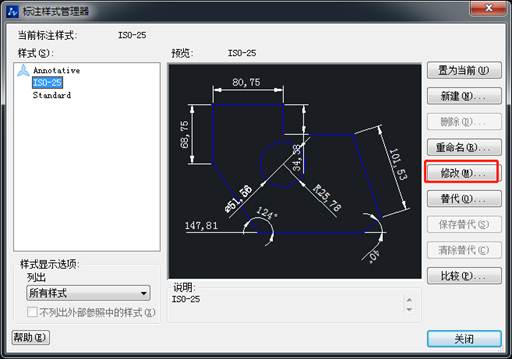

3、在命令行里面輸入命令“D”進入“標注樣式編輯器”對話框。在"樣式"欄中選擇所要修改的樣式【以ISO-25為例】，在點擊右邊的“修改（M）”按鈕。
4、進入“修改標注樣式：ISO-25”對話框，對話框中選擇“主單位”選項。在“測量單位比例”里面修改比例因子【把2改為1】。點擊“確認”，返回“標注樣式編輯器”對話框，再點擊“置為當前（U）”，選擇“關閉”即可。

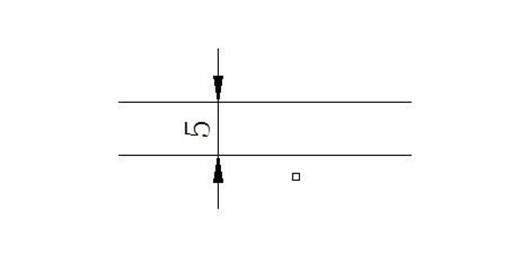

5、重新畫一條直線，設定偏移量5mm，點擊偏移，在標注尺寸查看實際偏移量是否為5mm。
注意事項：如果需要設置不同比例，也可以在”測量單位比例”設置不同的比例。選擇好需要修改的樣式，修改比例后需選擇置為當前按鈕。以上就是CAD設置偏移尺寸的教程，希望大家喜歡。
