CAD怎么標注軸號
CAD怎么標注軸號？CAD繪制機械圖的時候經常繪制帶軸的圖，繪制完成以后，該怎么標注軸號呢？下面小編給大家介紹CAD標注軸號的教程，大家一起來學習。

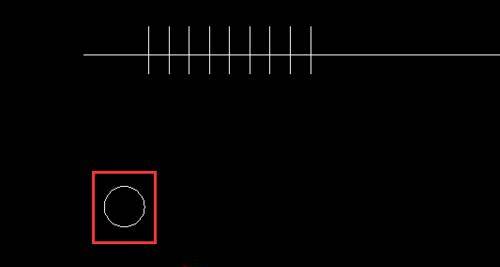

1、我們使用快捷標注軸線編號的方法就是使用塊來完成的。首先需要在CAD當中畫一個軸線編號的圓，這里根據自己圖紙的要求來畫。圓的半徑一般來說不要太大也不要太小，1：1的一般畫100-300就差不多了。
2、然后我們點擊CAD界面上的工具欄，上面找到繪圖選項，然后我們點擊它。然后會出現一個下拉框，這里我們需要在下拉框中選擇塊的選項，然后會彈出一個選項，我們點擊 定義屬性。

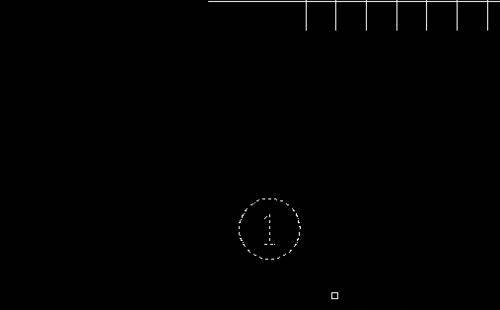

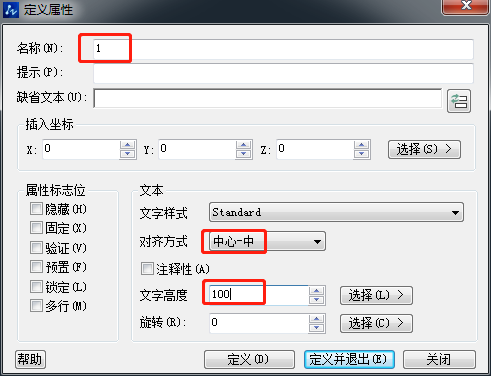

3、在屬性欄的標記上面輸入自己的編號，如果是縱向軸標號就輸入數字，橫向可以輸入字母，這里根據自己的選擇。
4、然后我們選擇好文字的位置，因為我們數字放的位置的圓當中，我們選擇正中，數字一般選擇正中就可以了。
5、接著輸入文字的高度，這個也是根據自己情況來輸入的，如果沒更改文字高度，你會發現之后的數字變得非常小。旋轉角度一般是對于橫向軸標設定的。
6、接著把這個數字放進圓當中去，這里我們需要在CAD對象捕捉上面設置勾選圓心，然后我們點擊圓心就可以了。或者點擊加回車鍵也是可以的。

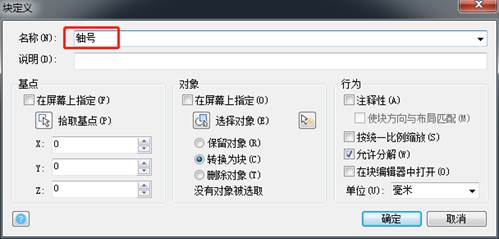

7、然后我們做的事情就是創建塊，這里我們可以直接輸入快捷鍵B，或者直接點擊繪圖--塊-創建塊也可以。然后輸入自己好記的名字。點擊確定。
8、然后我們選擇塊的基點和對象，這里一般來說基點選擇圓心正上方的圓的邊緣，也就是圓心軸線與圓的交點，這樣我們到時候插入比較方便。
9、塊設置完后，按下回車鍵或者空格鍵，輸入我們的編碼1，然后點擊確定，如果是字母也就輸入字母。
10、然后我們就是插入我們剛才設置的塊，這里我們直接輸入快捷命令：I，然后我們選擇我們上面的塊，左下方的分解不要勾選，也可以勾選推薦不勾選。然后我們點擊確定。

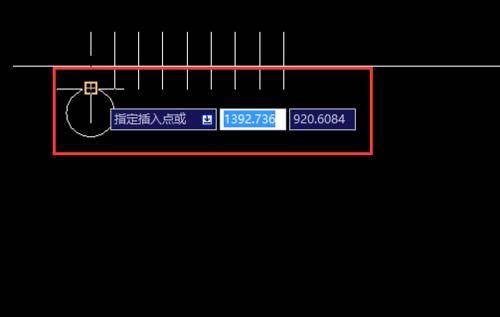

11、然后我們找到塊的切入點，這里我們找的點就是軸線上的端點就可以了，然后調整角度，點擊確定或者回車鍵空格鍵。
12、接著輸入我們的編號數字，這里可以輸入數字也是可以輸入字母或者分數的。

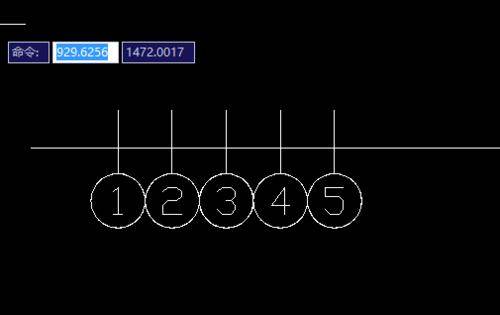

13、最后就可以看到這種的軸線編號了。我們在創建塊過后就不用再重復上面創建塊的步驟了，直接插入塊就可以了。
以上就是CAD標注軸號的教程，這個過程一定要細心，大家趕緊嘗試操作一下吧。
