CAD圖紙怎么設置統一標高
CAD圖紙怎么設置統一標高？有時候圖紙制圖不規范導致圖紙標不正確，圖形不在同一水平面上，這種情況我們可以將z軸設置為0來統一標高，下面小編為大家介紹CAD設置所有圖形統一標高的方法，下面是詳細的參考教程。

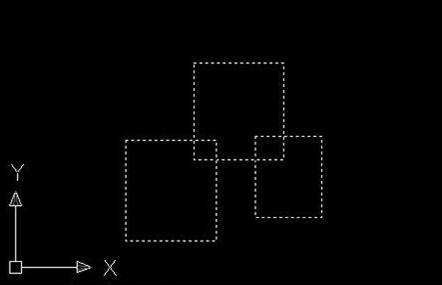

1、ctrl+A全選圖形，或者框選所有圖形。
2、點擊移動命令按鈕，或在命令行輸入m+回車

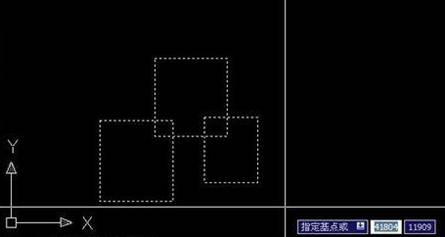

3、用鼠標左鍵在任意位置隨便指定一個基點
4、在命令行輸入0,0,1e99。（這個的意思是將剛才全選中的圖形移動到Z軸的正無窮大處）
5、再次全選圖形，點擊移動命令按鈕，或在命令行輸入m+回車。用鼠標左鍵在任意位置隨便指定一個基點
6、在命令行輸入0,0,-1e99。（這個的意思是將剛才全選中的圖形從Z軸的正無窮大處移動回Z=0的點）
7、至此，所有圖形已校正至同一平面上，Z方向的位移均為0。再執行測量、移動等操作時，就不用考慮Z軸的值了。
圖形移動到正無窮大以后，圖形上所有的點的Z方向均在正無窮大的位置，也就在同一平面了。再移回Z軸為0處，圖形上所有的點的Z方向均在0的位置，還是在同一平面。因此，完成了統一標高的效果。
以上就是CAD圖紙設置為統一標高的教程，希望大家喜歡。
